Kerrosasetukset

Building-sovellus > Building-välilehti > Kerrokset-ryhmä > Asetukset, HOUSEKERROKSET

Jos rakennuksessa on useampia kerroksia, tällä toiminnolla määritellään mikä kuva vastaa mitäkin kerrosta. Toiminnolla myös määritellään kerroksen tietoja.

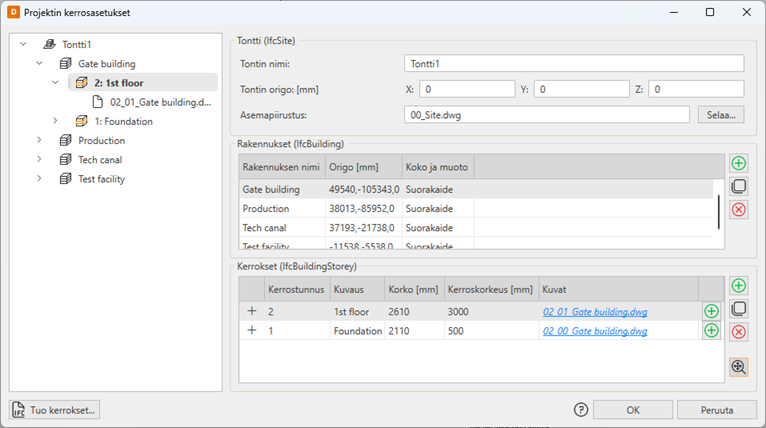

Kerrosmäärittelyt ovat yhteiset koko projektille. Kerrosrakenne on hierarkinen, kerros kuuluu aina rakennukseen ja rakennus edelleen tontille. Dialogin vasemmassa reunassa oleva puu kertoo nykyisen hierarkiarakenteen.

Kerrosmääritykset vaikuttavat julkisivujen ja leikkausten generointiin, sekä 3D-toimintoihin ja IFC-vientiin. Myös luetteloinnit voidaan tehdä niin, että samaan luetteloon tulee tietoja kaikista kerroksista. Kun kerrosasetukset on tehty, kerrosten välillä voidaan liikkua Page Up ja Page Down -näppäimien avulla tai Kerros ylös/Kerros alas -painikkeilla.

Tontti (IfcSite)

Tontti kertoo rakennuspaikan tontin nimen, origon sekä mahdollisesti asemapiirroksen. Origo on yleensä rakennuspaikan vasemman alanurkan koordinaatti ylhäältä katsoen. Paikkatieto on olennainen etenkin, jos kuvat viedään IFC-tiedostoon. Tontille voidaan myös määrittää asemapiirros. Asemapiirros valitaan painamalla Selaa... -painiketta. Katso myös Maastomallin lisääminen IFC-malliin.

IFC-tiedostossa tontin tiedot vastaavat IfcSite -tietoa.

Huom! Asemapiirroksen tulee sijaita nykyisessä projektihakemistossa.

Rakennukset (IfcBuilding)

Kerrosasetukset voivat sisältää useita rakennuksia. Rakennukselle määritetään nimi, origo sekä vapaamuotoisena tietona koko ja muoto. Origo on yleensä rakennuksen vasemman alanurkan koordinaatti ylhäältä katsoen. Origo on suhteellinen tontin origoon.

Rakennus lisätään painamalla (Lisää uusi rakennus) -painiketta, jolloin uusi rakennusrivi lisätään taulukkoon.  Rakennus voidaan poistaa valitsemalla rivi ja painamalla (Poista valittu rakennus) -painiketta. Muokkaukset voidaan tehdä suoraan taulukkoon valitsemalla muokattava solu hiirellä.

IFC-tiedostossa rakennuksen tiedot vastaavat IfcBuilding -tietoa.

Huom! Rakennuksen poistaminen poistaa myös kaikki rakennukselle lisätyt kerrokset.

Kerrokset (IfcBuildingStorey)

Varsinaiset kerrokset (=tiedostot) lisätään tähän.

Yksi kerros voi sisältää useita tiedostoja (esim. elementti- ja sähkösuunnitelman). Kerroksia lisätään painamalla (Lisää uusi kerros) -painiketta, jolloin uusi kerros lisätään taulukkoon. Kerroksen voi kopioida valitsemalla kerros listasta ja painamalla (Kopioi valittu kerros)-painiketta. Kerros poistetaan valitsemalla taulukosta kerroksen rivi ja painamalla (Poista valittu kerros) -painiketta. Muokkaukset voidaan tehdä suoraan taulukkoon valitsemalla muokattava solu hiirellä.

  • Kerrostunnus: Kerroksen kirjain- tai numerotunnus, esimerkiksi P, 1, 2, 3 jne.

  • Kuvaus: Vapaamuotoinen kuvaus kerroksesta, esimerkiksi Pohjakerros, 1. kerros, Kerros 2 tms.

  • Korko: Kerroksen valmiin pinnan korko. Korko on suhteellinen tontin ja rakennuksen origoon.

  • Kerroskorkeus: Koko kerroksen korkeus millimetreinä, välipohja mukaan lukien.

  • Kuvat: Kerrosta vastaavat kuvatiedosto. Tiedostot valitaan painamalla rivillä olevaa (Lisää kuva)-painiketta. Syötä kerrokselle suunnittelualue (esim. RAK tai ARK).

  • Kerroksen zoomaus: Asetuksen ollessa päällä voidaan kerroksesta siirtyä toiseen ja ohjelma zoomaa näkymän samaksi kuin edellisessä kerroksessa. Toiminnan edellytys on, että kerrokset on sijoitettu samaan koordinaatiston pisteeseen.

Kerrosten tuonti toisesta projektista

Ikkunan vasemmassa alanurkasta löytyy Tuo kerrokset -painike, jolla voidaan tuoda kerrostiedot IFC-mallista. Mallista tuodaan kaikki osat eli tontti, rakennukset ja kerrokset, mutta ei niihin liitettyjä tiedostoja. Tämän jälkeen asetuksia voidaan muokata ja kerroksiin voidaan lisätä liittyviä tiedostoja.
