Käytä Boolean-operaatioita

3D-välilehti > Muokkaa-ryhmä > Boolean operaatiot-valikko > Boolean, vähennä, BOOLEANOP

3D-välilehti > Muokkaa-ryhmä > Boolean operaatiot-valikko > Boolean, yhdistä, BOOLEANOP

3D-välilehti > Muokkaa-ryhmä > Boolean operaatiot-valikko > Boolean, leikkaa, BOOLEANOP

Voit vähentää ja leikata 3D-verkkopinnalla muodostettuja elementtejä toisistaan sekä yhdistää elementtejä käyttämällä Boolean-operaatioita. Lopputuloksena on 3D-veerkkopintaelementti.

Huom! Voit käyttää Boolean-operaatioita vain kolmiulotteisille suljetun geometrian kappaleille. Voit muuttaa kaksiulotteisia kappaleita kolmiulotteisiksi Pursota-toiminnolla. Katso lisätietoja kohdasta Pursota.

Vähennys

Vähennä 3D-verkkopintaelementtejä toisista 3D-verkkopintaelementeistä.

Toimi näin:

  1. Valitse elementti, josta haluat vähentää muut elementit. Voit valita useita elementtejä.

  2. Paina Enter-näppäintä.

  3. Valitse elementti, jonka haluat leikkaavan ensimmäistä elementtiä. Voit valita useita elementtejä.

  4. Paina Enter-näppäintä.

Ohjelma luo ensimmäisenä valitun elementin mukaisen elementin, josta on vähennetty toisena valitut elementit, ja poistaa leikkaavat elementit kuvasta.

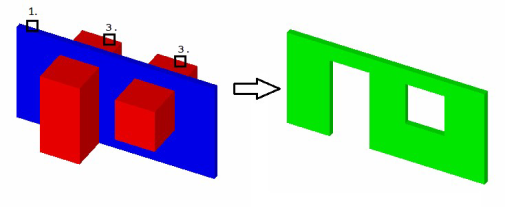

Huom! Jotta vältyt toleranssiongelmilta, määritä leikkaava kappale yllä olevan kuvan mukaan ylisuureksi niissä suunnissa, joissa sillä ei ole lopputuloksen kannalta merkitystä.

Yhdistys

Yhdistä kaksi 3D-verkkopintaelementtiä toisiinsa.

Toimi näin:

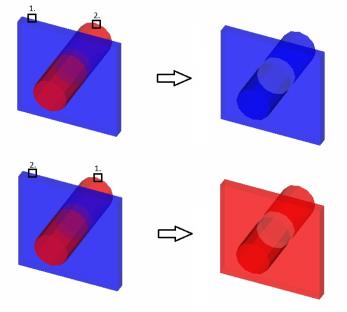

  1. Valitse ensimmäinen elementti, jonka haluat yhdistää. Tämä elementti määrittää yllä olevan kuvan mukaisesti lopputuloksena syntyvän elementin värin ja tason.

  2. Valitse toinen elementti.

  3. Paina Enter-näppäintä.

Ohjelma yhdistää elementit toisiinsa ja poistaa alkuperäiset elementit.

Leikkaus

Luo elementti, joka sisältää kahden leikkaavan elementin yhteiset osat.

Toimi näin:

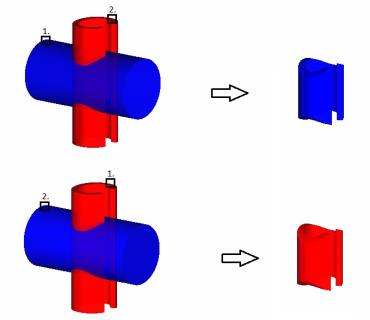

  1. Valitse ensimmäinen leikattava elementti. Tämä elementti määrittää yllä olevan kuvan mukaisesti lopputuloksena syntyvän elementin värin ja tason.

  2. Valitse toinen elementti.

  3. Paina Enter-näppäintä.

Ohjelma poistaa alkuperäiset elementit ja luo elementin, joka sisältää elementtien yhteiset osat.
