Perustusleikkaus

Building-sovellus > Arkkitehti-välilehti > Leikkaus-ryhmä >Perustus-valikko >

Näillä toiminnoilla piirretään perustusleikkaussymboliikkaa parametrisesti.

Toimi näin:

1. Valitse piirrettävä perustustyyppi.

2. Syötä valittua tyyppiä vastaavat mittatiedot dialogissa.

Betoniperustus

Tiedot määritellään dialogissa.

Toimi näin:

1. Syötä perustuksen mittatiedot.

2. Valitse lisätäänkö antura ja syötä tarvittaessa sen mittatiedot.

3. Valitse jätetäänkö betonimerkinnät piirtämättä.

4. Valitse lisätäänkö perustus symbolivalikkoon. Anna tarvittaessa perustukselle nimi.

5. Kuittaa OK ja sijoita perustusleikkaus kuvaan. Tab -painikkeella voidaan hakea vaihtoehtoisia sijoituspisteitä.

Betoniperustus, halkaistu

Tiedot määritellään dialogissa.

Toimi näin:

1. Syötä perustuksen mittatiedot.

2. Valitse lisätäänkö antura ja syötä tarvittaessa sen mittatiedot.

3. Valitse piirretäänkö perustus vasemman- vai oikeanpuoleisena.

4. Valitse jätetäänkö betonimerkinnät piirtämättä.

5. Valitse lisätäänkö perustus symbolivalikkoon. Anna tarvittaessa perustukselle nimi.

6. Kuittaa OK ja sijoita perustusleikkaus kuvaan. Tab -painikkeella voidaan hakea vaihtoehtoisia sijoituspisteitä.

Harkkoperustus

Tiedot määritellään dialogissa.

Toimi näin:

1. Valitse lisätäänkö yläosaan erilainen harkkotyyppi. Syötä yläosan harkkotiedot.

2. Valitse alaosan harkkotyyppi ja syötä harkkojen tiedot.

3. Valitse piirretäänkö ylin harkko ylösalaisin.

4. Valitse piirretäänkö antura. Syötä anturan mitat.

5. Valitse perustuksen tasaus.

6. Halutessa voi tiedot kirjata levylle myöhempää käyttöä varten painikkeella: Tallenna paketti. Tiedot haetaan tietokenttiin Hae paketti -painikkeen avulla.

7. Paina OK.

8. Osoita perustusleikkaussymbolin sijoituspiste kuvassa. Tab -painikkeella voidaan hakea vaihtoehtoisia sijoituspisteitä.

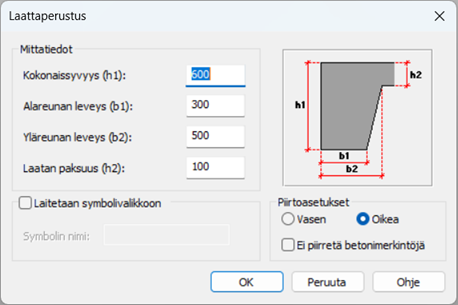

Laattaperustus

Tiedot määritellään dialogissa.

Toimi näin:

1. Syötä perustuksen mittatiedot.

2. Valitse lisätäänkö perustus symbolivalikkoon. Anna tarvittaessa perustukselle nimi.

3. Valitse piirretäänkö perustus vasemman- vai oikeanpuoleisena.

4. Valitse jätetäänkö betonimerkinnät piirtämättä.

5. Kuittaa OK ja sijoita perustusleikkaus kuvaan.

Laattaperustus, halkaistu

Tiedot määritellään dialogissa.

Toimi näin:

1. Syötä perustuksen mittatiedot.

2. Valitse lisätäänkö perustus symbolivalikkoon. Anna tarvittaessa perustukselle nimi.

3. Valitse piirretäänkö perustus vasemman- vai oikeanpuoleisena.

4. Valitse jätetäänkö betonimerkinnät piirtämättä.

5. Kuittaa OK ja sijoita perustusleikkaus kuvaan.

Sokkelipalkki

Valitse piirrettävä sokkelityyppi avautuvasta valikosta.

Toiminnossa käytettävät asetustiedoston asetukset

• Perustusleikkaussymboli, A6LEIKKAUS_PERUSTUS
