Raudoiteluettelo

Building-sovellus > Generointi-välilehti > Luettelointi-ryhmä > Raudoiteluettelo, RAUDLUET

Tällä toiminnolla luodaan osoitetulta alueelta löytyneistä raudoitteista taivutusluettelo.

Luotavalla luettelolla ei ole linkkiä luetteloiduille raudoitteille eli jos raudoitteita muokataan varsinaisen luettelon luonnin jälkeen pitää raudoiteluettelo luoda uudelleen. Tällöin on mahdollista luoda luettelo uudelleen niin, että muuttumattomat raudoitteiden positiot pidetään vanhoina, ja vain muuttuneet/uudet raudoitteet saavat uudet positiot.

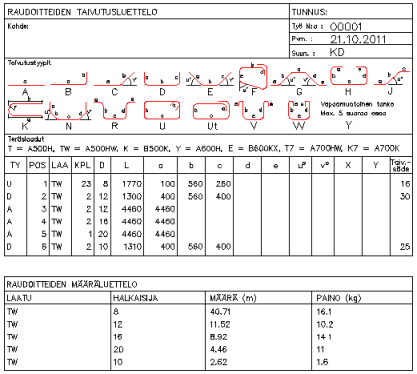

Raudoiteluettelossa esitettävät asiat

  • Raudoitteen tyyppi

  • Raudoitteen sijainti (positio)

  • Raudoitteen laatu (lujuus)

  • Raudoitteen lukumäärä

  • Raudoitteen pituustiedot

  • Raudoitteen taivutussäde

  • Raudoitteiden määräluettelo yhteenvetona (pituudet ja painot raudoitetyypettäin)

Uuden raudoiteluettelon luonti

Uutta luetteloa luodessa ei tarvitse aiemmin luotuja luetteloita poistaa kuvasta, eikä huomioida raudoitteiden aikaisempia positiotunnuksia.

Toimi näin:

  1. Valitse luetteloitavat raudoitteet kuvasta. Kuittaa valinta ENTER-painikkeella (tai hiiren oikealla painikkeella).

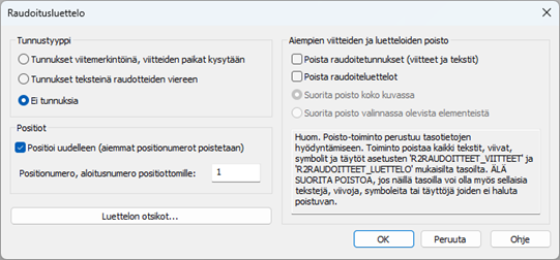

  2. Näytölle avautuu dialogi.

  3. Valitse viitemerkintöjen piirtomalli luetteloitaville raudoitteille. Raudoitteelle kirjataan aina vähintään lukumäärä, taivutustyyppi sekä positiotieto. Lisäksi voidaan viitteeseen voidaan kirjata materiaalitieto sekä kokonaispituus. Viitemerkinnän rakenne määritellään asetuksissa Merkinnät-välilehdellä.

    Raudoiteviitteiden paikat esitetään jokaiselle raudoitteelle erikseen.

    Tekstiviite kirjataan luetteloinnissa aina automaattisesti raudoitteen vasemmallepuolelle (tai yläpuolelle). Jos valinta sisältää jakoalueita, korvataan jakoaluemerkinnät luetteloinnin tekemällä merkinnällä.

  4. Koska luetteloa luodaan ensimmäisen kerran raudoitteista, valitse: Positioi uudelleen.

  5. Valitse ensimmäisen raudoitteen positiotunnus.

  6. Poista valinnat aikaisemmat kohdat raudoitteiden poisto -kohdista (Poista raudoitetunnukset ja Poista raudoiteluettelot).

  7. Muokkaa luettelon otsikkotietoja tarvittaessa. Tiedot luetaan automaattisesti, jos kuvaan on lisätty kohdetiedot.

  8. Kuittaa: OK.

  9. Osoita luettelon sijoituspiste kuvassa. Toiminto näyttää luettelon vaatiman tilan kuvassa.

Raudoiteluettelon päivittäminen

Jos luetteloitavista raudoitteista on jo luotu luettelo ja raudoiteluetteloa halutaan vain päivittää (lisätä uusia raudoitteita sekä päivittää lukumääriä), käytetään asetuksissa aikaisemman luettelon poistoa sekä aikaisdempien raudoitteiden positiotietojen hyödyntämistä.

Huom! Aikaisempien luetteloiden poisto kohdistuu samaan valintaan eli jos aikaisempi luettelo halutaan poistaa kuvasta ja kuvassa on useampia luetteloita eli käytetään vaihtoehtoa: Valituista elementeistä, tulee luettelo myös sisältyä valintaan.

Toimi näin:

  1. Valitse luetteloitavat raudoitteet kuvasta. Valintaan tulevat kaikki luettelossa esitettävät raudoitteet. Kuittaa valinta ENTER-painikkeella (tai hiiren oikealla painikkeella).

  2. Näytölle avautuu raudoiteluettelon luonti -dialogi.

  3. Valitse viitemerkintöjen piirtomalli luetteloitaville raudoitteille.

  4. Tässä tapauksessa ei uudelleenpositiontia haluta kaikille raudoittelle - ainoastaan uusille raudoitteille. Poista valinta kohdasta: Positioi uudelleen.

  5. Valitse ensimmäisen raudoitteen positiotunnus.

  6. Valitse poistettavat kuvasta poistettavat luettelo- ja viitemerkintätyypit (usein molemmat).

  7. Valitse poistotyyppi aikaisemmille merkinnöille.

  8. Muokkaa luettelon otsikkotietoja tarvittaessa. Tiedot luetaan automaattisesti, jos kuvaan on lisätty kohdetiedot.

  9. Kuittaa: OK.

  10. Osoita luettelon sijoituspiste kuvassa. Toiminto näyttää luettelon vaatiman tilan kuvassa.

Toiminnossa käytettävät asetustiedoston asetukset

  • Raudoiteluettelo, R2RAUDOITTEET_LUETTELO
