Hakemistot

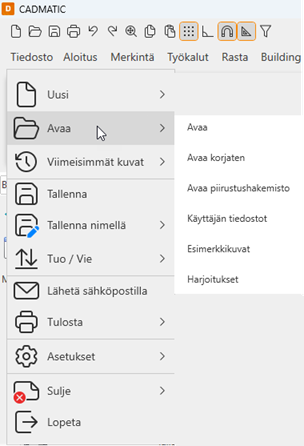

Hakemistoihin pääsee helpoiten käsiksi valitsemalla Tiedosto > Avaa.

Avaa piirustushakemisto – Piirustushakemisto on (projekti)kansio, johon aktiivinen tiedosto on tallennettu. Kansio sisältää myös muut kerrokset (jos käytetään kerrostiedostotoimintoja), lomaketiedostot (jos käytetään lomaketiedostoja) ja projektitiedot.ini -tiedoston.

Käyttäjän tiedostot – Kansio, johon tallentuvat käyttäjän ohjelmaan tekemät määritykset. Tämän kansion kautta pääsee myös sovelluskohtaisiin käyttäjän hakemistoihin.

Esimerkkikuvat – Kansio, joka sisältää esimerkkikuvia. Näitä kuvia voi käyttää harjoittelutarpeisiin. Kuvat kannattaa kopioida toiseen sijaintiin, jos niitä muokataan, jotta alkuperäiset säilyvät samanlaisina. Rakennukset eivät ole rakennusteknisesti oikein suunniteltuja, joten niitä ei saa käyttää oikeissa suunnittelukohteissa.

Harjoitukset – Kansio, joka sisältää harjoituskuvia. Näitä käytetään joissakin CADMATIC-koulutuksissa.

CADMATIC-sovellusten hakemistorakenne

Kaikki sovelluksen toiminnot asentuvat asennuksen yhteydessä CADMATIC Draw'n asennushakemiston alle. Oletuksena on C:\Program files\CADMATIC\Draw XXXX\. Tämän hakemiston alle asennus luo tarvittavat hakemistot seuraavasti:

Hakemisto	Sisältö	Tiedostomuoto
Building\	Ohjelmalliset toiminnot	.ex, .dll
Building\Valikot\	Valikkotiedostot	.mnu, .vlb
Building\Symbolit\	Symboliikkatiedostot, rakenne, pohja	.drw
Building\Symbolit\Julkis\	Symboliikkatiedostot, julkisivu	.drw
Building\Symbolit\Leikkaus\	Symboliikkatiedostot, leikkaus	.drw
Building\Symbolit\Peikko\	Symboliikkatiedostot, Peikko	.drw
