Ikkunoiden ja ovien sijoitus

Piirrettyihin pohjakuvaseiniin saadaan helposti lisättyä tarvittavat ikkunat ja ovet.

Toimi näin:

1. Valitse Building Lite-välilehti > Ikkuna/ovi-ryhmä > Määritä.

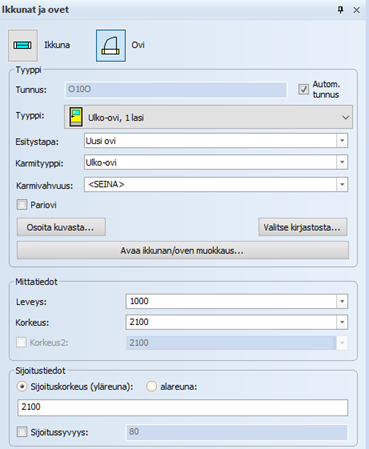

2. Syötä ikkunassa oven tiedot.



3. Toiminto pyytää osoittamaan seinän, johon ovi sijoitetaan. Osoita aiemmin piirtämämme rakennuksen alareunan erkkerin vasenta vinoa seinäosaa (läheltä vasenta päätyä).

4. Ovi tarttuu kiinni seinään ja kuvan origo (eli nollapiste) siirtyy väliaikaisesti seinän nurkkapisteeseen, jotta oven sijoituspaikan osoittaminen tarkasti tulisi helpommaksi. Se, mihin nurkkaan origo asettuu, riippuu siitä, mikä seinän nurkkapiste on ollut lähimpänä osoitettua pistettä.

5. Osoita sijoituspiste esim. syöttämällä sijoituspisteeksi -1500 (eli etäisyys seinän vasemmasta nurkkapisteestä on 1500 mm). Tarvittaessa oven sijoitusreunaa voi vaihtaa TAB-painikkeella (oikea reuna, vasen reuna, keskipiste).

Ovi sijoittuu paikalleen tehden seinään tarvittavan aukon.

Lisää kuvaan myös muita ovia vastaavalla tavalla.

Ikkunoiden sijoitus tapahtuu samalla toiminnolla ja samalla periaatteella. Ikkunan ylälaidasta tulee vain valita sijoitettavaksi ikkunan.

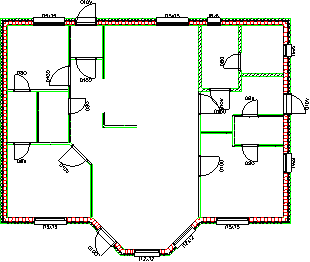

Kuva voisi ikkunoiden ja ovien sijoittamisen jälkeen näyttää esimerkiksi seuraavalta:

Ikkunoiden ja ovien muokkaukset

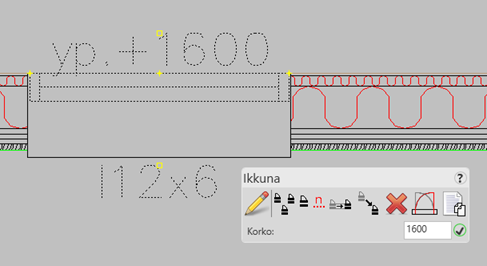

Pohjakuvaan sijoitettuja ikkunoita ja ovia voidaan luonnollisesti muokata sijoittamisen jälkeen. Koska pohjakuvaseinät on toteutettu symboleina, eivät perinteiset muokkaustoiminnot osaa tehdä esim. siirtoja oikein. Tämän vuoksi ikkunoille ja oville on tehty omat toimintonsa siirtoihin, kopiointeihin yms. Nämä toiminnot osaavat myös korjata pohjakuvaseinät muokkausten yhteydessä. Siirto- ja muokkaustoiminnot löytyvät kun klikkaa siirrettävän/muokattavan ikkunan/oven aktiiviseksi.

Ikkunaa ja ovea voi siirtää myös tarttumalla kiinni ikkunan reunoissa olevista keltaisista pisteistä. Vesipeltisymboli seuraa ikkunaa, joten sen paikka päivitetään automaattisesti siirron jälkeen.

Seuraavaksi Pohjakuvasymboliikan sijoitus.
