Hitsausmerkintä

Building Lite-sovellus > Merkinnät-välilehti > Muut merkinnät-ryhmä > Hitsi, HITSIW

Tällä toiminnolla piirretään hitsausmerkintöjä.

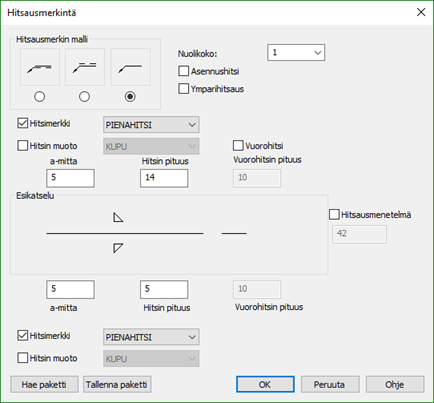

Toimi näin:

1. Valitse hitsausmerkin malli.

2. Valitse nuolikoko.

3. Valitse hitsausmerkinnän yläpuolinen hitsimerkki ja hitsin muoto.

4. Syötä hitsausmerkinnän yläpuolinen a-mitta ja hitsin pituus.

5. Valitse hitsausmerkinnän alapuolinen hitsimerkki ja hitsin muoto.

6. Syötä hitsausmerkinnän alapuolinen a-mitta ja hitsin pituus.

7. Valitse piirretäänkö asennushitsausmerkintä.

8. Valitse piirretäänkö ympärihitsausmerkintä.

9. Valitse merkintäänkö hitsausmenetelmä ja syötä tarvittaessa hitsausmenetelmäteksti.

10. Valitse merkitäänkö vuorohitsi ja syötä tarvittaessa merkinnän ylä-ja alapuoliset vuorohitsin pituudet.

11. Paina OK.

12. Osoita hitsin paikka.

13. Osoita hitsimerkinnän viiteviivan loppupiste. Tätä voidaan toistaa kunnes viiteviivasto on kohdassa, johon merkintä halutaan kirjata. Lopeta pisteiden osoittaminen painamalla Enter.

Toiminto piirtää hitsausmerkinnän symboliksi kuvaan.

Mikäli määritelty merkintä on sellainen, että samanlaista voidaan käyttää myös jatkossa, tallenna merkinnän tiedot painamalla painiketta Tallenna paketti. Kun samanlaista merkintää jatkossa tarvitaan, voidaan tallennetun merkinnän tiedot hakea painamalla painiketta Hae paketti.

Toiminnossa käytettävät asetustiedoston asetukset

• Hitsausmerkintäsymboli ja hitsimerkit, HITSISYMBOLIT

• Hitsausmerkinnän tekstit, HITSIÄTEKSTI

• Hitsaumerkinnän ehyet viivat, HITSIÄ

• Hitsausmerkinnän katkoviivalla esitettävät viivat, HITSIÄKATKOVIIVA
