Suorakaidepilari

Building-sovellus > Merkinnät-välilehti > 2D-rakenteet-ryhmä > Betoni-valikko > Suorakaidepilari, BETPIL

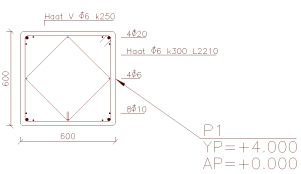

Tällä toiminnolla piirretään suorakaideteräsbetonipilarin poikkileikkaus parametrisesti. Myös raudoitustiedot määritetään parametrisesti.

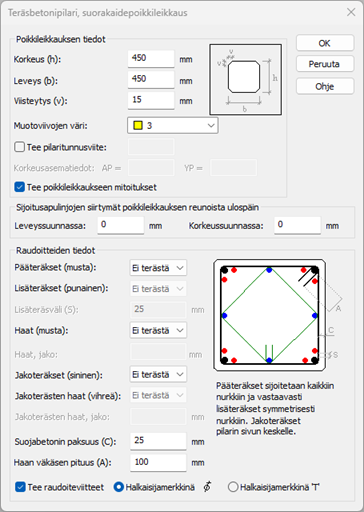

Pilarin määrittely tehdään dialogissa.

Toimi näin:

Syötä pilarin poikkileikkauksen mittatiedot.
Valitse pilarin muotoviivojen väri.
Valitse piirretäänkö pilaritunnusviite (ja syötä viiteteksti sekä mahdolliset pilarin ala- ja yläpään korkotiedot jotka myöskin kirjataan viitteeseen omina riveinään).
Valitse piirretäänkö poikkileikkauksen mitoitukset (leveys ja korkeus).
Syötä mahdolliset sijoitusapulinjojen siirtymät poikkileikkauksen reunoista. Poikkileikkauksen sijoituspiste on oletuksena poikkileikkauksen keskellä. Poikkileikkauksen nurkkapisteisiin ja reunojen keskipisteisiin piirretään kuitenkin sijoituksen ajaksi piste-elementit, jotka mahdollistavat sijoituspisteen vaihtamisen (sijoitusvaiheessa) TAB-painikkeella. Mikäli sijoittamista voidaan helpottaa sillä, että nämä apupisteet ovatkin tietyn etäisyyden päässä poikkileikkauksen reunoista, kannattaa tämä etäisyys määrittää sijoitusapulinjojen siirtymän avulla.
Valitse pääteräkset.
Valitse lisäteräkset ja syötä lisäteräsväli.
Valitse haat ja syötä hakajako.
Valitse jakoteräkset.
Valitse jakoterästen haat ja syötä hakajako.
Syötä suojabetonin paksuus.
Syötä haan väkäsen pituus.
Valitse piirretäänkö raudoiteviitteet.
Valitse raudoitemerkintöjen halkaisijamerkinnän esitystapa (T tai Fii).
Osoita pilarin sijoituspiste (Tab vaihtaa sijoituspistettä).

Raudoiteviitetekstien koko määräytyy sovelluksen oletusasetuksissa olevan Merkintäteksti -asetuksen mukaan. Mikäli merkintätekstin koko on suuri (tai mittakaava on suuri) verrattuna poikkileikkauksen mittoihin, voi kuvasta tulla hankalasti luettava, koska toiminto kirjoittaa viitteet siten, etteivät ne mene toistensa päälle. Tällaisissa tilanteissa tulee merkintätektikokoasetusta muuttaa pienemmäksi.
