Pilariantura

Building-sovellus > Merkinnät-välilehti > 2D-rakenteet-ryhmä > Betoni-valikko > Pilariantura, PILARIANTURA

  • Pilarianturan muotoviivat (pohjakuva), RPERUSTUS_ANTURA

  • Peruspilarin muotoviivat (pohjakuva), RPERUSTUS_SEINA

  • Pilariosan leikkausmerkintä (pohjakuva), RPERUSTUS_SEINA_VIIVOITUS

  • Pilarianturan/peruspilarin muotoviivat (leikkauskuvanto), R3BETONI_KANTAVAT

  • Pulttimerkinnät, R6KIINNIKE_BETONI

  • Raudoitteet, R2RAUDOITTEET

  • Raudoiteviitteet, R8MERKINNAT

  • Viitemerkintä, R3BETONI_TUNNUKSET

  • Työsaumamerkintä, R7TYOSAUMAMERKINNAT

  • Mitoitus, MITOITUS_PERUSTUS

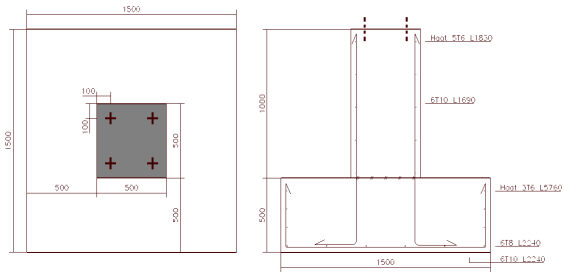

Tällä toiminnolla piirretään pilarianturan päältä ja/tai sivukuvanto.

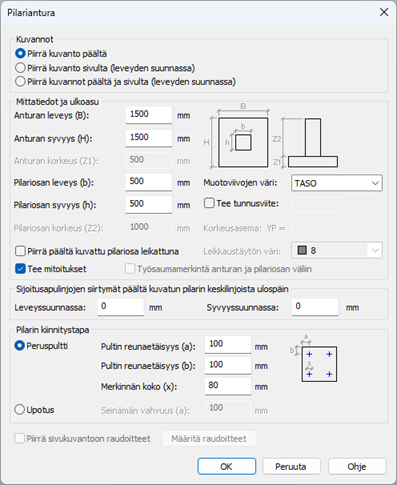

Pilarianturan määrittely tehdään dialogissa.

Toimi näin:

  1. Valitse piirrettävät kuvannot (päältä / sivulta / päältä ja sivulta).

  2. Syötä pilarianturan mittatiedot.

  3. Valitse piirretäänkö mitoitukset.

  4. Valitse muotoviivojen väri.

  5. Valitse piirretäänkö tunnusviite (ja syötä viiteteksti sekä mahdollinen anturan yläpään korkeusasematieto joka myöskin kirjataan viitteeseen omana rivinään).

  6. Valitse piirretäänkö päältä -kuvanto leikattuna sekä tavittaessa leikkaustäytön väri.

  7. Valitse piirretäänkö anturan ja pilariosan väliin työsaumamerkintä (vain sivukuvanto).

  8. Syötä mahdolliset sijoitusapulinjojen siirtymät poikkileikkauksen keskeltä. Kuvantojen sijoituspiste on oletuksena kuvannon keskellä. Kuvantojen nurkkapisteisiin (sekä anturan, että pilariosan) piirretään kuitenkin sijoituksen ajaksi piste-elementit, jotka mahdollistavat sijoituspisteen vaihtamisen (sijoitusvaiheessa) TAB-painikkeella. Mikäli sijoittamista voidaan helpottaa sillä, että lisäksi piirretään pisteitä tietyn etäisyyden päähän keskipisteestä, kannattaa tämä etäisyys määrittää sijoitusapulinjojen siirtymän avulla.

  9. Valitse pilarin kiinnitystapa.

    1. Syötä pulttien mittatiedot

    2. Syötä pilariosan seinämän vahvuus.

  10. Valitse piirretäänkö sivukuvantoon raudoitteet. Määritä raudoitteiden tiedot painamalla painiketta Määritä raudoitteet. Raudoitteiden tiedot syötetään omassa dialogissaan.

Määritä raudoitteet

Raudoitteiden tiedot määritellään erillisessä dialogissa. Määritä raudoitteiden tiedot painamalla painiketta Määritä raudoitteet.

  1. Valitse pilariosan pääterästen halkaisija, lukumäärä ja a-mitta.

  2. Valitse pilariosan haka-terästen koko ja lukumäärä. Hakojen pituuden laskennassa huomioidaan pilarin mitat, suojabetonin paksuus sekä väkäsen pituus.

  3. Valitse pilariosan lisähakojen koko ja lukumäärä sekä syötä hakaterästen väli. Lisähaat piirretään pilariosan yläreunasta alaspäin syötetyllä jaolla. Normaalit haat jaetaan tasan jäljelle jääneelle alueelle.

  4. Valitse anturan alareunan pääterästen halkaisija ja lukumäärä.

  5. Valitse anturan syvyyssuuntaisten pääterästen halkaisija ja lukumäärä. Näiden pääterästen pituuden laskennassa huomioidaan anturan mitat, suojabetonin paksuus sekä muiden raudotteiden halkaisijat.

  6. Valitse anturan haka-terästen koko ja lukumäärä. Hakojen pituuden laskennassa huomioidaan pilarin mitat, suojabetonin paksuus, väkäsen pituus sekä muiden raudotteiden halkaisijat.

  7. Syötä suojabetonin paksuus.

  8. Syötä haan väkäsen pituus.

  9. Syötä raudoiteväli.

  10. Valitse kirjataanko raudoitetiedot kuvaan.

  11. Valitse raudoitemerkintöjen halkaisijamerkinnän esitystapa (T tai Fii).

Raudoiteviitetekstien (raudoitteiden tiedot) koko määräytyy sovelluksen oletusasetuksissa olevan Merkintäteksti -asetuksen mukaan. Mikäli merkintätekstin koko on suuri (tai mittakaava on suuri) verrattuna poikkileikkauksen mittoihin, voi kuvasta tulla hankalasti luettava, koska toiminto kirjoittaa viitteet siten, etteivät ne mene toistensa päälle. Tällaisissa tilanteissa tulee merkintätektikokoasetusta muuttaa pienemmäksi.
