3D-hormi

Building-sovellus > Generointi-välilehti > 3D-täydentävät-ryhmä > Sisävarusteet-valikko >3D-hormi, 3DHORMI

Tällä toiminnolla määritetään 3D-hormi.

Toimi näin:

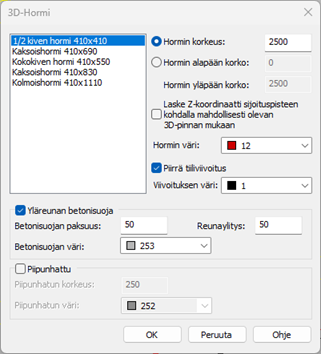

Valitse hormin koko dialogissa.
Valitse hormin korkeustietojen määritystapa.
1. Korkeuden avulla = hormin alapään korko määräytyy pisteosoituksen mukaan ja korkeus tämän arvon avulla .
2. Korkojen avulla = ala- ja yläpään korko määräytyy näiden arvojen avulla. Hormin korkeus on siis korkojen erotus.
Valitse tarkastetaanko symbolia sijoitettaessa sijoituskorko mahdollisesti sijoituspisteestä löytyvän 3d-pinnan määräämälle tasolle. Jos tasoa ei löydy sijoitetaan symboli syötettyjen mittatietojen mukaisesti. Tämä vaihtoehto on vain vaihtoehdossa, jossa hormin pituus on syötetty.
Valitse hormin väri.

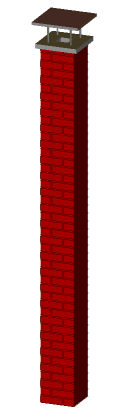

Valitse piirretäänkö hormiin tiiliviivoitus. Jos piirrettään, valitse viivoituksen väri.
Valitse piirretäänkö hormin yläreunaan betonisuoja. Jos piirretään syötä betonisuojan paksuus, reunaylitys hormin mittoihin nähden sekä valitse betonisuojan väri.
Valitse piirretäänkö piipunhattu. Jos piirretään syötä piipunhatun korkeus ja valitse väri.
Kuittaa OK.
Osoita hormin sijoituspiste ja -kulma (voit vaihtaa sijoituspistettä painamalla TAB-painiketta).

Toiminnossa käytettävät asetustiedoston asetukset
