Määritä betonilaatta

Building-sovellus > Rakenne-välilehti > Betonilaatta-ryhmä > Määritä, NAYTAONTELO

Tällä toiminnolla piirretään kuvaan ontelo-, kuori-, TT-, HTT- ja Siporex-laattoja.

Toiminnolla voidaan piirtää kaikkia laattatyyppejä niiden kaikista katsomissuunnista.

Toimi näin:

  1. Valitse laattatyyppi (Ontelo-, kuori-, TT-, HTT- tai Siporex-laatta).

  2. Valitse laatan valmistaja. Ontelolaattoja piirrettäessä voidaan valita myös Omat laatat.

  3. Valitse laattatyyppi.

  4. Valitse laatan sijoitustapa. Sijoitustavasta riiippuen alemmat osiot voivat vaihdella. Niistä lisää alempana, esimerkkinä ontelolaatta.

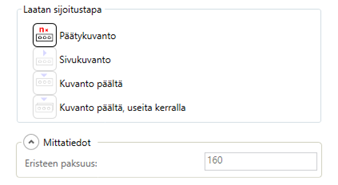

Laatan sijoitustavat

Toimi näin:

  1. Syötä tarvittaessa eristeen paksuus.

  2. Osoita päätykuvantojen alkupiste (vasen/oikea alanurkka).

  3. Osoita päätykuvantojen loppupiste.

  4. Jos viimeinen laatta ei mahdu osoitetulle välille kokonaisena, ohjelma kysyy piirretäänkö laatta vai ei. Kuittaa kyllä/ei.

Laattojen päätykuvannot ovat symboleja. Piirto tapahtuu jatkuvana.

Päätykuvantojen laattatyyppiä voi vaihtaa piirtämisen jälkeen klikkaamalla symbolin aktiiviseksi ja valitsemalla 'Muuta tyyppiä' -painiketta.

Toimi näin:

  1. Syötä tarvittaessa eristeen lyhennysmitat päistä ja eristeen paksuus.

  2. Osoita laatan alkupiste (alareuna).

  3. Osoita laatan loppupiste.

Laattojen sivukuvannot ovat symboleja.

Sivukuvantojen laattatyyppiä voi vaihtaa piirtämisen jälkeen klikkaamalla symbolin aktiiviseksi ja valitsemalla 'Muuta tyyppiä' -painiketta.

Toimi näin:

Mittatiedot

  1. Syötä alku- ja loppupisteen siirtymät (tuelle menevä osuus, jos laatan pituus osoitetaan seinien sisäpinnoista).

  2. Syötä tarvittaessa eristeen lyhennysmitat päistä, eristeen paksuus ja eristeen laatu.

  3. Valitse piirretäänkö kololaattaa. Syötä syvyys. Tämä vaihtoehto on mahdollinen vain yhtä ontelolaattaa piirrettäessä.

  4. Valitse piirretäänkö kavennettua laattaa. Syötä leveys. Tämä vaihtoehto on mahdollinen vain yhtä ontelolaattaa piirrettäessä.

  5. Valitse kerrotaanko korko laatan ylä- vai alapinnasta. Syötä korko.

Esitystapa

  1. Valitse mitoitetaanko laatan leveys.

  2. Valitse piirretäänkö laatta-aluemerkintä. Syötä tarvittaessa ylä- ja alapuolinen teksti.

    Käyttämällä makroja, saat helposti kyseisen tiedon näkyviin.

    • $KORKO_AP$ - alapinnan korko [mm]
    • $KORKO_YP$ - yläpinnan korko [mm]
    • $PAKSUUS$ - laatan paksuus [mm]

Piirtäminen

  1. Osoita laatan alku- ja loppupiste.

  2. Osoita tarvittaessa mitoituksen paikka.

Päältä katsotut kuvannot piirretään ohjelmallisesti symboleiksi kuvaa.

Päältä kuvattuihin ontelolaattoihin tulee myöskin tunnus joka määräytyy ontelolaattatyypin ja pituuden mukaisesti (TYYPPI-PITUUS).

Toimi näin:

Mittatiedot

  1. Syötä alku- ja loppupisteen siirtymät (tuelle menevä osuus, jos laataston pituus osoitetaan seinien sisäpinnoista).

  2. Syötä tarvittaessa eristeen lyhennysmitat päistä, eristeen paksuus ja eristeen laatu.

  3. Valitse kerrotaanko korko laataston ylä- vai alapinnasta. Syötä korko.

Muototiedot

  1. Valitse piirretäänkö vinopäätyistä laatastoa.

  2. Valitse osoitetaanko laataston määräävän sauman kohta. Tällä asetuksella saadaan sauma helposti samaan kohtaan viereisen laataston kanssa.

  3. Valitse piirretäänkö reunimmainen laatta puolikkaana, kokonaisena tai jätetäänkö piirtämättä. Tällä estetään esimerkiksi 750 mm levyisen laatan piirtyminen.

  4. Syötä halutessasi laattakentän kavennus. Miinusarvoilla saadaan laatta menemään osoitetun alueen ulkopuolelle (esim. tuelle).

  5. Valitse laataston kallistus. Syötä tarvittaessa kallistuksen suhde tai asteluku.

Esitystapa

  1. Valitse mitoitetaanko laattojen leveys.

  2. Valitse piirretäänkö laatta-aluemerkintä. Syötä tarvittaessa ylä- ja alapuolinen teksti.

Piirtäminen

  1. Osoita laataston päädyn suunta.

  2. Osoita laataston pituus.

    1. Osoita tarvittaessa vinon laataston toinen päätylinja.

  3. Osoita tarvittaessa mitoituksen paikka.

Päältä katsotut kuvannot piirretään ohjelmallisesti symboleiksi kuvaa.

Päältä kuvattuihin ontelolaattoihin tulee myöskin tunnus joka määräytyy ontelolaattatyypin ja pituuden mukaisesti (TYYPPI-PITUUS).

Kuorilaatta

Toiminnoissa on mahdollista syöttää laatan päälle tulevan valun paksuus.

TT- ja HTT-laatta

TT- ja HTT-laatan päätykuvannon kohdistuspiste on vasemmassa alanurkassa eli kohdistuspiste on ikään kuin tyhjän päällä. Tämä piste on kuitenkin laatan sijoituksen kannalta paras kiintopiste.

Huom! HTT-laatan leikkauskuvanto piirtyy aina laatan harjan kohdalta eli korkeimpana mahdollisena.

Siporex-laatat

Siporex-laataston mittatiedoissa on mahdollista valita laataston sijainti (A, V tai Y), sekä paloluokka.

Päältä kuvattuihin Siporex-laattoihin tulee myöskin tunnus, joka määräytyy laattatyypin ja pituuden mukaisesti (LAATAN SIJAINTI-KT+LAATAN MASSA/KUORMALUOKKA/LAATAN DIMENSIOT).

Toiminnossa käytettävät asetustiedoston asetukset

  • Ontelolaatta, R3BETONI_LAATAT

  • Eriste, R7AINEMERKINNÄT

  • Laatan tunnus, R3ONTELO_LAATTA_TUNNUKSET

  • Laatta-alue -merkintä, R3ALUEMERKINTA

  • Mitoitus, MITOITUS_RAKENNE
