Määritä ansaat

Building-sovellus > Elementti-välilehti > Betoniseinäelementti-ryhmä >Muut-valikko >Määritä ansaat, BETONIELEMENTTI_ANSAAT

Tällä toiminnolla voidaan elementin naamakuvaan lisätä ansaat tarvikkeina. Ansaat voidaan lisätä elementtiin, joka sisältää eristekerroksen sekä tiedot ansaiden tyypistä. Toiminto luo annettujen mittatietojen pohjalta elementin naamakuvaan ansoituksen betonielementtitarvikkeiden avulla.

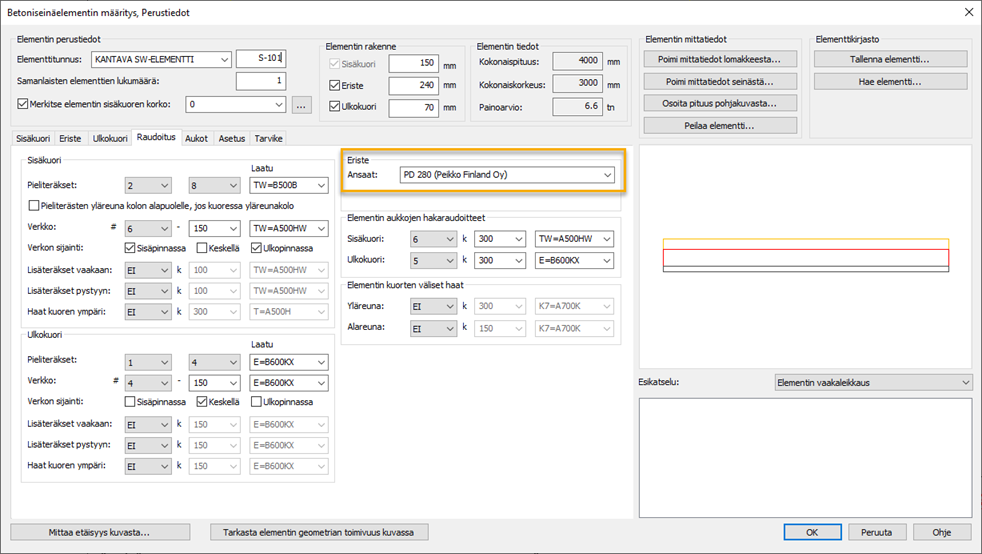

Ansaiden sijoitus vaatii, että ansaiden koko on valittu elementin määritysikkunan Raudoitus -välilehdellä.

Toimi näin:

1. Osoita elementtilomake, jolla elementti sijatsee.

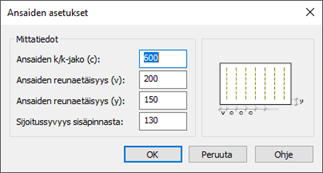

2. Syötä dialogissa ansaiden mittatiedot, joiden avulla ansaiden lisääminen suoritetaan. Yläreunan reunaetäisyys on vähintään arvon y verran. Ansaat piirretään 300mm kerrannaisina, joten yläreunaan voi jäädä betonia myös enemmän, kuin mikä reunaetäisyydeksi y on määritelty.



3. Kuittaa OK.

Vinkki: Elementin naamakuvaan piirtyneitä ansaita voi muokata perusohjelman muokkaustoiminnoilla (poista/venytä/siirrä...).

 Toiminnossa käytettävät asetustiedoston asetukset

• Ansaat, BETONIELEMENTTI_ANSAAT
