Jonomuodostus

Building-sovellus > Elementti-välilehti > Elementointi-ryhmä > Jonomuodostus, BETONIELEMENTTI_JONOMUODOSTUS

Tällä toiminnolla voidaan tuottaa pohjakuvasta betonielementtilomakkeita.

Elementtien muodostukseen on toteutettu tapa tuottaa betonielementtejä automaattisesti. Tällä toiminnolla voidaan tuottaa yhdellä kertaa usean betonielementin mittalomake. Toiminto tukee seinäelementtejä, pilari-/palkkielementtejä ja laattaelementtejä. Elementtien lomakkeet muodostetaan perustietojen ja geometrian osalta automaattisesti. Jonomuodostuksen suorittamisen jälkeen elementtilomakkeet ovat muokattavissa samaan tapaan kuin yksitellen tuotettujen elementtienkin lomakkeet.

Tärkeää! Ennen jonomuodostusta tulee pohjakuvan olla kunnossa elementoinnin osalta, joten tarkista ennen jonomuodostusta seuraavat työvaiheet:

• Varmista seinien, ikkunoiden, ovien, tasorakenteiden, profiileiden ja reikien korot ja korkeudet.

• Jaa seinät elementeiksi ja käsittele nurkat.

• Suorita IFC-elementtityypitys

• Varmista seinän, tasorakenteen ja profiilin elementointitiedot.

• Varmista ikkunoiden ja ovien detaljoinnit.

Kun edellä mainitut tiedot on tarkistettu, voidaan pohjakuvasta luoda elementtilomakkeet.

Huom! Jos käytössä on erilliset lomaketiedostot, jonotulostus luo elementtilomakkeet kuitenkin ensin päätiedostoon. Siitä ne voidaan siirtää lomaketiedostoon toiminnolla: Siirrä lomaketiedostoon

Toimi näin:

1. Valitse pohjakuvasta elementoidut asiat, joista elementit luodaan. Jos valinnassa oli seiniä, tasorakenteita ja profiileita, valitse elementtityyppi.

2. Avautuu dialogi.



3. Valitse muodostettavat elementtityypit.

   1. Elementtien lisätietoja pääsee muokkaamaan valitsemalla tyypin aktiiviseksi listasta (sininen) ja painamalla: Asetukset

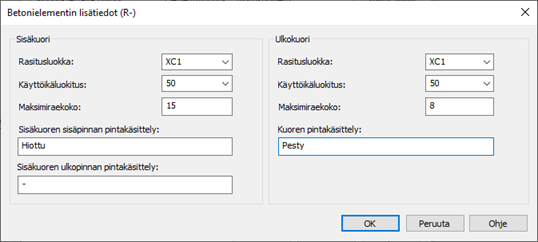

   2. Elementin tiedot syötetään dialogissa.



4. Valitse piirretäänkö elementti ulkoakatsottuna.

5. Valitse kierretäänkö lomaketta 90 astetta (korkeat ja kapeat elementit).

6. Valitse elementtilomake ja sen skaalauskerroin. Elementti piirretään aina todellisen kokoisena, jolloin mittojen lisääminen on helppoa.

7. Valitse lisätäänkö kuvaan tietolohko. Valitse tietolohkon tyyppi.

8. Kuittaa OK.

9. Sijoita lomakkeet kuvaan. Lomakkeet piirretään oletuksena vierekkäin.

Lomakkeiden jatkokäsittely etenee normaalien elementtitoimintojen kautta, jotka aukeavat lomaketta klikkaamalla.
