Lisää putkitus

Building-sovellus > Elementti-välilehti > Elementtien sähköistys-ryhmä >Lisää tarvike-valikko > Lisää putkitus, BETONIELEMENTTI_SAHKOPUTKI

Tämän toiminnon avulla voidaan lisätä betoni- ja CLT-elementtiin sähköputkia.

Elementin sähköputket voidaan lisätä elementtiin yksitellen tai ryhmässä.

Toimi näin:

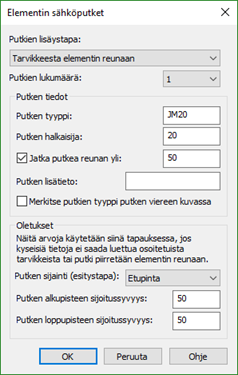

  1. Valitse putkien lisäystapa:

    1. Pisteosoituksilla: Putkelle osoitetaan alku- ja loppupiste.

    2. Kahden osoitetun tarvikkeen välille: Osoitetaan kaksi tarviketta, joiden väliin putki piirretään.

    3. Osoitetusta tarvikkeesta useampaan tarvikkeeseen: Osoita tarvike, josta kaikki putket lähtevät ja osoita tarvikkeet, joihin putket liitetään.

    4. Tarvikkeesta elementin reunaan: Osoitetaan lähtötarvike ja elementin reuna, josta putki tulee ulos.

  2. Valitse putkien lukumäärä.

  3. Syötä putkien tiedot: tyyppi ja halkaisija.

  4. Tarvikkeesta elementin reunaan -vaihtoehdossa voidaan putkea jatkaa reunan yli. Syötä arvo.

  5. Syötä putken lisätiedot.

  6. Valitse merkitäänkö putken tyyppi putken viereen.

  7. Syötä putken sijaintitiedot, jos piirtämisessä ei käytetä tarvikkeita apuna. Jos putki vedetään tarvikkeesta elementin reunaan, voidaan tässä valita putken loppusijoitussyvyys halutusta pinnasta.

    1. Sijoituspinta (ehjä tai katkoviiva).

    2. Sijoitussyvyys alku- ja loppupisteelle.

  8. Kuittaa OK ja valitse pisteet/tarvikkeet kohdan 1 valinnan mukaisesti.

Toiminnossa käytettävät asetustiedoston asetukset

  • Sähkötarvike, BETONIELEMENTTI_SAHKOTARVIKE

  • 3D, BETONIELEMENTTI_3D_SAHKOTARVIKE
