Toimenpiteet ennen julkisivugenerointia

Seuraavaksi luodaan talon julkisivut. Lisätään rakennukseen ensin katot ja muokataan seinien korkeudet.

Vinkki: Toimintojen harjoitteluun voit käyttää myös esimerkkikuvia, jotka löytyvät Tiedosto > Avaa > Esimerkkikuvat.

Katot

Katot piirretään osoittamalla seinän nurkkapisteitä ja tämän vuoksi kannattaa ensin vaihtaa seinien esitystapa kaksiviivaesitykseksi. Lisäksi useissa tapauksissa on hyötyä piirtää kuvaan muutamia apulinjoja, joiden avulla katot on helpompi osoittaa.

Piirretään kuvaan kaksi harjakattoa, jonka jälkeen yhdistetään ne toisiinsa.

Toimi näin:

  1. Valitse Arkkitehti-välilehti > Seinä-ryhmä > Esitystapa-valikko > Aseta seinän esitystapa, koko kuvasta ja aseta esitystapa kaksiviiva –esitykseksi.

  2. Valitse Arkkitehti-välilehti > Katto-ryhmä > Määritä.

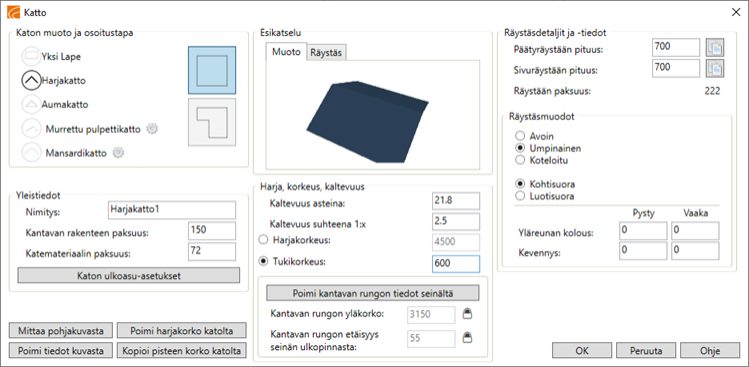

  3. Toiminto kysyy katon tietoja dialogissa. Valitaan ensin katon muodoksi harjakatto ja syötetään sille nimi, kantavan rakenteen paksuus 150 mm ja katemateriaalin paksuus 72 mm.

  4. Kaltevuudeksi syötetään 1:2.5 ja valitaan katon korkeus tukikorkeuden mukaan. Syötä tukikorkeudeksi 600 mm.

  5. Paina Poimi kantavan rungon tiedot seinältä -painiketta ja osoita alimmaista vaakaseinää.

  6. Räystäiden pituudeksi laitetaan 700 mm molempiin kenttiin. Räystäsmuodoksi valitaan umpinainen ja räystään päädyn muodoksi kohtisuora.

  7. Kuittaa OK.

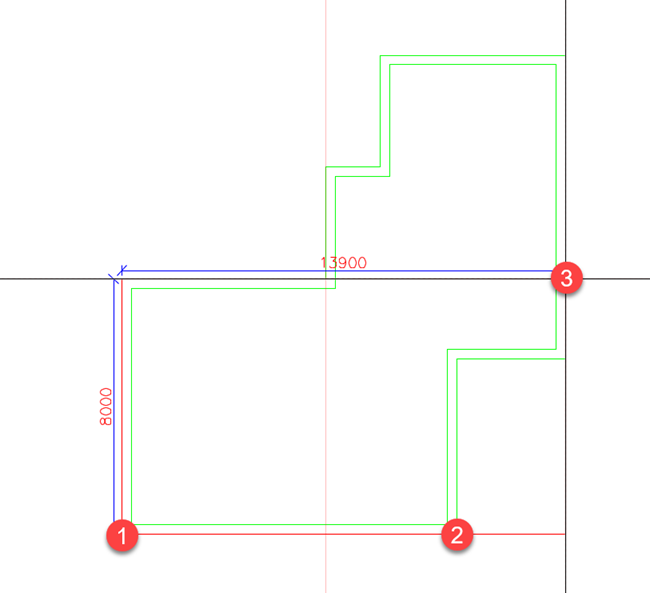

  8. Osoita katon pisteet seuraavan kuvan mukaisesti:

    1. Ensin osoitetaan katon aloituspiste (1), sitten harjan suunta (2) ja lopuksi katon vastakkainen kulma (3).

    2. Kun kolme pistettä on osoitettu, katon geometriaan lisätään räystäspituudet ja harjalinja. Varsinainen katto näytetään pistekatkoviivalla.

Vinkki: Snap-apuviivojen käytöstä löytyy lisätietoa täältä.

Piirretään seuraavaksi toinen katto.

Toimi näin:

  1. Valitse Arkkitehti-välilehti > Katto-ryhmä > Määritä.

  2. Vaihdetaan katon nimeksi Harjakatto2, mutta pidetään muutoin samat asetukset.

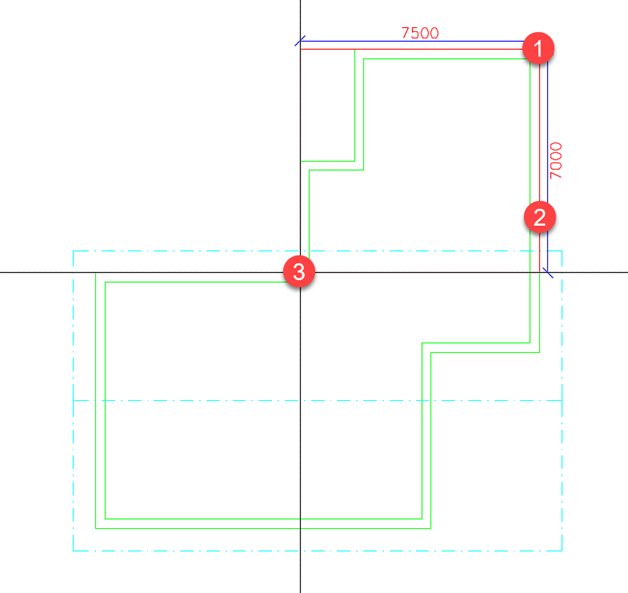

  3. Osoitetaan toisen katon pisteet kuvan mukaisesti:

Katot ovat nyt piirtyneet kuvaan hieman päällekkäin. Tehdään toimenpide, jolla voidaan yhdistää Harjakatto2:n lappeet Harjakatto1:een.

Toimi näin:

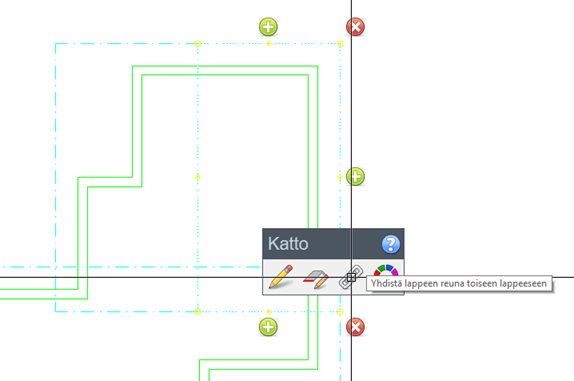

  1. Valitse Harjakatto2:n toinen lape ja valitse valikosta (Yhdistä lappeen reuna toiseen lappeeseen).

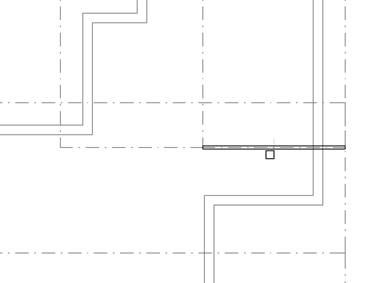

  2. Valitse äsken valitusta lappeesta se reuna, joka halutaan yhdistää.

  3. Valitse Harjakatto1:n lape, johon Harjakatto2 yhdistyy.

  4. Tee sama toimenpide Harjakatto2:n toiselle lappeelle.

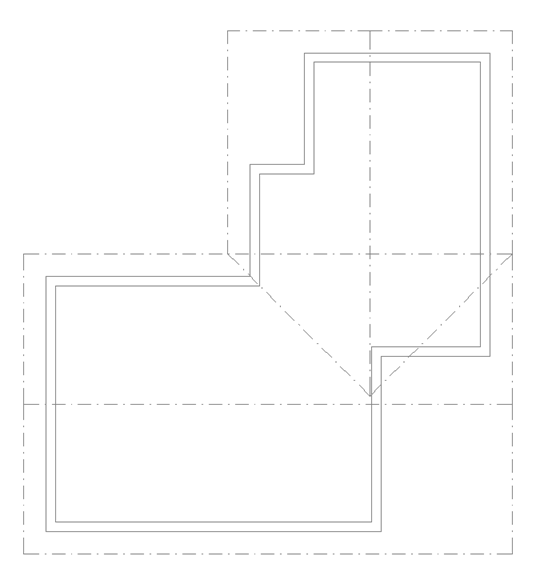

Lopputuloksen tulisi näyttää tältä:

Seinien muokkaukset

Seinille voidaan määritellä korkeustiedot seinäkohtaisesti, jolloin ne piirtyvät julkisivuissa juuri kuten niiden tiedot ne määrittävät. Toinen keino julkisivussa on käyttää automaattista venytystä kattoon, jolloin jokainen seinä venytetään yläpuolella sijaitsevaan kattopintaan automaattisesti. Tässä harjoituksessa seinät venytetään manuaalisesti kattoon, jotta seinät generoituvat julkisivuihin sellaisina, mitä ne on ajateltu.

Lisäksi pohjakuvassa on seinien osalta vielä yksi kohta, joka vaatii muokkaamista. Oikeassa laidassa oleva pitkä seinälinja ei ole oikeastaan täysin piirretyn kaltainen, yhtenäinen linja, vaan se muodostaa sekä suoraa osuutta sekä päätykolmiollisen seinän. Tämän vuoksi seinä tulee katkaista kohdasta, jossa se muuttaa muotoaan. Tämä tapahtuu Seinän katkaisu -toiminnolla.

Toimi näin:

  1. Osoita katkaistava seinälinja ja valitse toiminto (Seinän katkaisu kahteen osaan).

  2. Tässä vaiheessa ruudulle avautuu dialogi, josta asetetaan katkaisun asetukset: Vain seinän katkaisu sekä Katkaisu sisälinjalta.

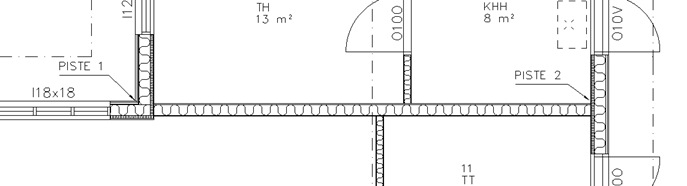

  3. Katkaisutoiminto lukitsee osoituksen seinän suuntaiselle linjalle, mutta apulinjoja pääsee esittämään vapaasti painamalla CTRL + F12. Luo apulinja vaakasuuntaisen seinän ulkopinnan mukaan viemällä hiusristikko seinän ulkopinnan päälle lähelle loppupistettä (piste 1) ja paina F12.

  4. Suorita katkaisu apuviivan avulla pisteestä 2.

Seuraavaksi seinät jatketaan yläpuolella sijaitsevaan kattoon.

Toimi näin:

  1. Valitse Arkkitehti-välilehti > Seinä-ryhmä > Muokkaa-valikko >Yhdistä seinä kattoon.

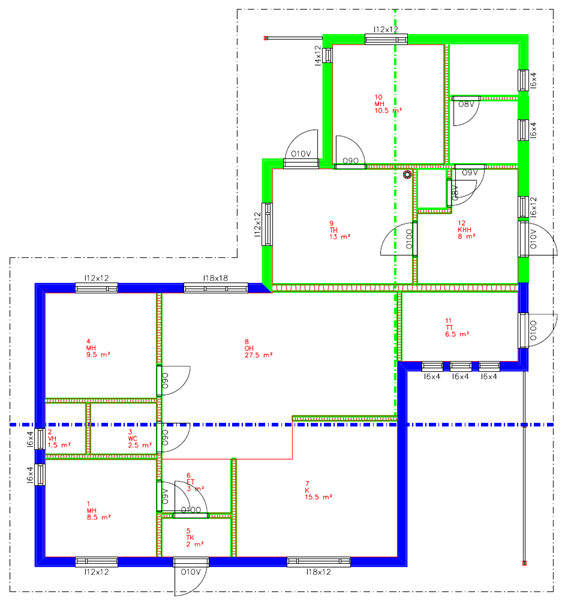

  2. Valitse kuvasta katto, joka määrää jatkettavien seinien korkeuden (kuvassa sininen harjalinja).
  3. Osoita seinät, jotka jatketaan kyseisen katon lappeiden alapintaan (kuvassa siniset ulkoseinälinjat). Korkeus lasketaan harjaan määrättyjen mittatietojen pohjalta.

Suorita sama toimenpide myös vihreälle osuudelle rakennuksessa.

Seuraavaksi Julkisivujen generointi.
