Julkisivuvarusteet

Building-sovellus > Arkkitehti-välilehti > Julkisivu-ryhmä > Varusteet, PIIRRAJULKISIVUVARUSTE

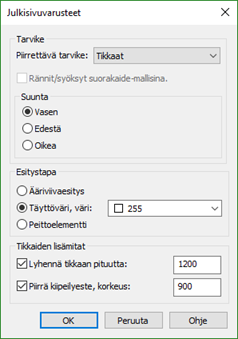

Tällä toiminnolla voidaan julkisivukuvantoihin lisätä erilaisia julkisivutarvikkeita. Piirrettävä varuste sekä varusteen esitystapa valitaan dialogissa.

Toimi näin:

1. Valitse piirrettävä julkisivuvaruste listasta.

2. Valitse varusteen katsomissuunta. Joillakin varusteilla suuntaa voidaan rajoittaa.

3. Valitse varusteen esitystapa.

4. Valitse ja syötä tarvittaessa tikkaille lisätietoja.

5. Kuittaa OK.

 Erilaisten tarvikkeiden piirto voi erota hieman toisistaan.

Räystäskourut ja syöksyt (edestä)

Toimi näin:

1. Osoita räystäskourun alku- ja loppupiste.

2. Osoita syöksyn sijoituspiste räystäskourussa.

3. Osoita syöksyn alapään sijoituspiste.

4. Piirron voi keskeyttää ENTER -näppäimellä.

Räystäskourut ja syöksyt (sivulta)

Toimi näin:

1. Osoita räystäskourun sijoituspiste. TAB -painikkeella voi vaihtaa symbolin sijoituspistettä.

2. Osoita linja, johon syöksy siinnittyy (esimerkiksi seinälinja).

3. Osoita syöksyn alapään sijoituspiste.

Räystäskouru, vinoon (edestä)

Toiminnon avulla voidaan räystäskourut piirtää katon vinoille osuuksille (erilaiset katon lipat sekä erkkerit). Vinolle räystäskourun osalle ei voi lisätä syöksyjä ja vino räystäskouru piirretään aina täytettynä tai peittoelementtitäytettynä.

Räystäskourun piirto tapahtuu aina ylhäältä alaspäin eli aina esitetään ensin taaempi piste.

Toimi näin:

1. Osoita räystäskourun alku- ja loppupiste.

2. Jos osoitettu linja on pystysuora eli suoraan alaspäin, osoita räystäskourun piirtopuoli.

Syöksyt (vain edestä)

Tällä vaihtoehdolla voi piirtää yksittäisiä syöksyputkia.

Toimi näin:

1. Osoita syöksyn aloituspiste.

2. Osoita syöksyn alapään sijoituspiste.

Tikkaat (edestä)

Toimi näin:

1. Osoita tikkaiden yläpään alkupiste.

2. Osoita tikkaiden loppupiste (alapää).

Tikkaat (sivulta)

1. Osoita tikkaiden yläpään alkupiste.

2. Osoita tikkaiden loppupiste (alapää).

3. Osoita tikkaiden seinäkiinnikkeen sijainti tikkaassa.

4. Osoita kiinnikkeen loppupiste.

5. Piirron voi keskeyttää ENTER -näppäimellä.

Kattotikkaat (edestä)

Toimi näin:

1. Osoita kattotikkaiden yläpään alkupiste.

2. Osoita kattotikkaiden loppupiste (alapää).

3. Koska näkyvä puolaväli riippuu kattokaltevuudesta, syötä kattokaltevuus.

4. Kuittaa OK.

Kattosilta (edestä)

Toimi näin:

1. Osoita kattosillan alku- ja loppupiste.

2. Syötä kattokaltevuus.

3. Kuittaa OK.

Kattosilta (sivulta)

Toimi näin:

1. Syötä kattokaltevuus.

2. Kuittaa OK.

3. Osoita kattosillan sijoituspiste.

Lumiesteet (edestä)

Osoita lumiesteen alku- ja loppupiste.

Lumiesteet (sivulta)

Osoita lumiesteen sijoituspiste.
