Hitsausmerkintä

image\IMG00590.gif Building-sovellus > Merkinnät-välilehti > Muut merkinnät-ryhmä > Hitsi, STEELWELD

Tällä toiminnolla piirretään hitsausmerkintöjä. Merkinnän tekeminen ei vaadi Piirrä hitsaussauma -toiminnolla piirrettyä hitsaussaumaa.

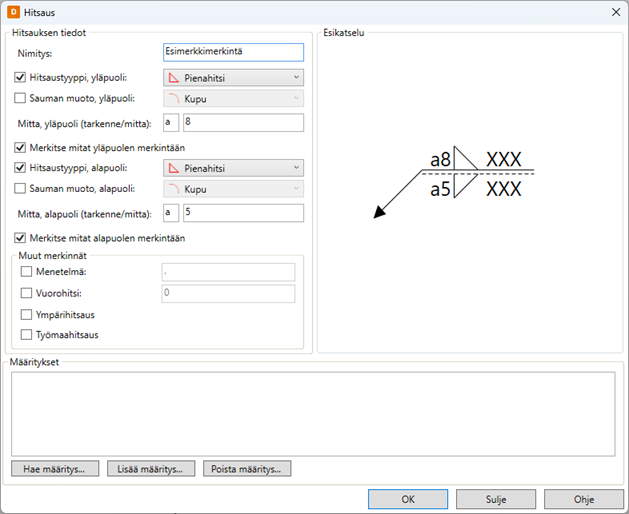

Toimi näin:

  1. Syötä halutessasi nimitys.

  2. Valitse yläpuolen hitsaustyyppi.

  3. Valitse yläpuolen sauman muoto.

  4. Syötä yläpuolen tarkenne ja mitta.

  5. Valitse merkitäänkö mitat yläpuolen merkintään.

  6. Valitse alapuolen hitsaustyyppi.

  7. Valitse alapuolen sauman muoto.

  8. Syötä alapuolen tarkenne ja mitta.

  9. Valitse merkitäänkö mitat alapuolen merkintään.

  10. Valitse merkitäänkö menetelmä. Syötä tarvittaessa teksti.

  11. Valitse, lisätäänkö vuorohitsin merkintä ja pituus.

  12. Valitse, onko kysessä ympärihitsaus.

  13. Valitse, onko kyseessä työmaahitssaus.

  14. Paina OK.

  15. Syötä hitsin pituus tai käytä avainsanaa Osoita osoittaaksesi pituuden kuvasta.

  16. Osoita varsinaisen merkinnän sijoituspiste.

  17. Osoita viitenuolen kärjen sijoituspiste.

Toiminto piirtää hitsausmerkinnän symboliksi kuvaan. Hitsausmerkinnän koko määräytyy asetuksissa määritellyn Merkinnät -tekstikoon mukaisesti. Merkintää pääsee muokkaamaan kaksoisnapsauttamalla.

Mikäli määritelty merkintä on sellainen, että samanlaista voidaan käyttää myös jatkossa, tallenna merkinnän tiedot painamalla painiketta Lisää määritys. Kun samanlaista merkintää jatkossa tarvitaan, voidaan tallennetun merkinnän tiedot hakea painamalla painiketta Hae määritys.

Tärkeää! Hitsaussauma ja -merkintä eivät reagoi toisiinsa. Muutokset täytyy siis aina tehdä molempiin tai sauman muokkauksen jälkeen on luotava uusi merkintä.

Toiminnossa käytettävät asetustiedoston asetukset

  • Hitsausmerkintäsymboli ja hitsimerkit, HITSISYMBOLIT

  • Hitsausmerkinnän tekstit, HITSIÄTEKSTI

  • Hitsaumerkinnän ehyet viivat, HITSIÄ

  • Hitsausmerkinnän katkoviivalla esitettävät viivat, HITSIÄKATKOVIIVA
