Reunavahvistetun laatan muokkaus

Näillä toiminnoilla voidaan muokata reunavahvistettua laattaa.

• Reunavahvistetun laatan muokkaus
• Muokkaa reunavahvistettua laattaa
• Siirrä reunavahvistetun laatan reunaa
• Lisää vahvennus laattaan
• Generoi laatan raudoitteet pohjakuvaan

Muokkaa reunavahvistettua laattaa

Tällä toiminnolla voi muokata reunavahvistettua laattaa.

Toimi näin:

1. Valitse reunavahvistettu laatta.

2. Napsauta (Muokkaa reunavahvistettua laattaa) -painiketta.

3. Reunavahvistettujen laattojen muokkaus tapahtuu samassa dialogissa kuin missä määrityskin tehdään. Muokkaa tiedot vastaamaan haluttua tilannetta.

4. Kuittaa OK.

Muokkaustoiminto aktivoituu myös tuplaklikkaamalla reunavahvistettua laattaa.

Siirrä reunavahvistetun laatan reunaa

Tällä toiminnolla voi siirtää reunavahvistetun laatan reunaa. Toimintoa käytetään, kun halutaan muuttaa laatan geometriaa.

Toimi näin:

1. Valitse reunavahvistettu laatta.

2. Napsauta (Siirrä reunavahvistetun laatan reunaa) -painiketta.

3. Valitse linja, jota halutaan siirtää.
4. Venytä linjaa haluttuun muotoon.

Lisää vahvennus laattaan

Tällä toiminnolla voidaan lisätä laatan alueelle vahvennuksia. Reunavahvistettuun laattaan voi lisätä lisävahvennuksia keskelle laattaa esimerkiksi tulisijojen alle.

Toimi näin:

1. Valitse reunavahvistettu laatta.

2. Napsauta (Lisää vahvennus laattaan) -painiketta.

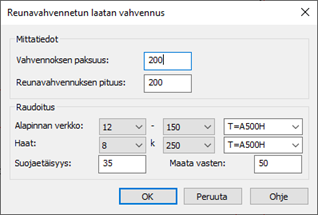

3. Dialogi avautuu.



4. Syötä vahvennoksen paksuus.

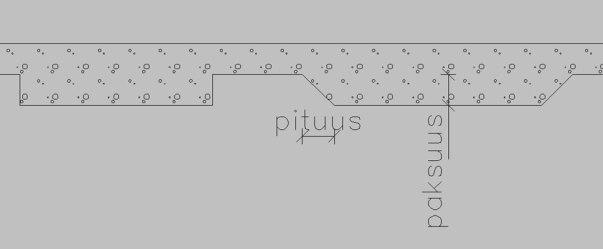

5. Syötä vahvennuksen pituus. Arvolla 0 paksunnoksen reunat tehdään pystysuorana.
6. Syötä raudoituksen koot, jaot ja laatu.
7. Syötä suojaetäisyydet.
8. Kuittaa OK.
9. Osoita pohjakuvaan paksunnoksen alue. Osoituslinja on vahvennoksen yläpinta (pituus huomioidaan).

Vahvennoksen muokkaaminen

Vahvennosta voidaan muokata jälkikäteen tuplaklikkaamalla tai valitsemalla vahvennus ja valitsemalla valikosta toiminto (Muokkaa vahvennuksen tietoja) tai (Siirrä vahvennuksen reunaa). Muokkaaminen tapahtuu samassa dialogissa kuin määrittäminen.

Vahvennoksen poistaminen

Vahvennus voidaan poistaa laatasta deletoimalla.

Generoi laatan raudoitteet pohjakuvaan

Toiminnolla generoidaan reunavahvistettun laatan pohjakuvaan raudoitukset. Raudoitusten tiedot syötetään määrityksen yhteydessä, mutta tämä toiminto piirtää ne pohjakuvaan näkyviin. Raudoituksia voi lisätä myös Määritä raudoite tai Määritä raudoitusverkko-toiminnoilla.

Toimi näin:

1. Valitse reunavahvistettu laatta.

2. Napsauta (Generoi laatan raudoitteet pohjakuvaan) -painiketta.

3. Toiminto generoi raudoitteet pohjaan, jonka jälkeen ne ovat yksittäin muokattavissa.

Generoinnin jälkeen raudoitteet voidaan mm. luetteloida. Raudoitus tulee generoida pohjakuvaan myös, jos raudoitteet halutaan mukaan 3D/IFC-malliin.

Jos reunavahvistetun laatan korkoa muutetaan, seuraavat raudoitteet mukana.
