Reunavahvistettu laatta

Building-sovellus > Rakenne-välilehti > Perustus-ryhmä > Määritä-valikko >Reunavahvistettu laatta, BUILDINGREUNAVAHVISTETTULAATTA

Tällä toiminnolla voidaan piirtää pohjakuvaan reunavahvistettuja laattoja.

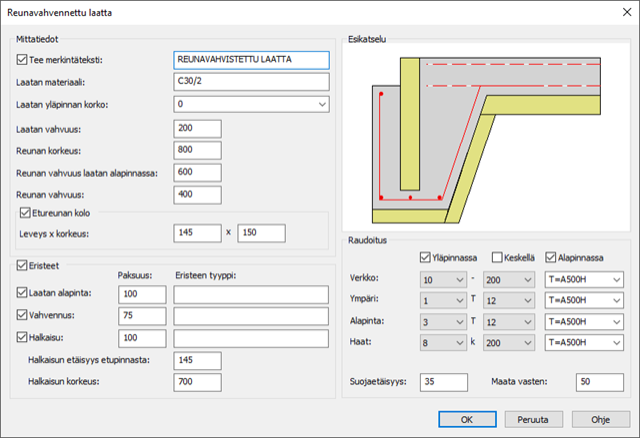

Reunavahvistettu laatta määritellään dialogin kautta. Vahvennuksen muotoa pystyy muokkaamaan, samoin eristeiden ja raudoitteiden määrää, laatua ja kokoa.

Toimi näin:

  1. Valitse näytetäänkö merkintäteksi poikkiviivassa ja syötä tarvittaessa teksti.
  2. Syötä betonin materiaali.
  3. Syötä laatan yläpinnan korko.
  4. Syötä betoniosan mitat.
    1. Laatan vahvuus keskiosuudella.
    2. Vahvennuksen korkeus.
    3. Vahvennuksen paksuus yläreunassa.
    4. Vahvennuksen paksuus alareunassa.
  5. Valitse lisätäänkö etureunaan kolous ja syötä tarvittaessa mitat.
  6. Valitse lisätäänkö laattaan eristeitä.
    1. Laatan keskiosan alapinta: Syötä paksuus ja tyyppi.
    2. Vahvennuksen alapinta: Syötä paksuus ja tyyppi.
    3. Halkaisu: Syötä paksuus ja tyyppi. Syötä myös halkaisueristeen etäisyys etupinnasta (ulkopinnasta) ja eristeen korkeus.
  7. Valitse raudoitukset.
    1. Valitse verkon sijainti ja syötä sen tiedot.
    2. Syötä laatan ympäri kiertävän teräksen tiedot .
    3. Syötä vahvennuksen alapinnan teräkset.
    4. Syötä hakojen tiedot.
    5. Syötä terästen suojaetäisyydet.
  8. Kuittaa ok ja osoita laatta pohjakuvaan. Poikkileikkausviiva piirtyy ensimmäisestä osoituspisteestä kauimmaiseen nurkkaan.

Toiminnossa käytettävät asetustiedoston asetukset

  • Geometria, RPERUSTUS_LAATTA

  • Piiloviivat, RPERUSTUS_LAATTA_PIILO

  • Laatan merkintäteksti, R3ALUEMERKINTA

  • 3D, RVLAATTA_3D

  • Raudoitteet,  R2RAUDOITTEET
