Lisää tiedot kuvaan

Building-sovellus > Rakenne-välilehti > Profiili-ryhmä > Viitemerkintä-valikko >Lisää tiedot kuvaan, PIIRRAPROFIILINTIEDOT

Tämän toiminnon avulla voidaan valituille profiilille piirtää tiedot näkyviin. Voit vaikuttaa itse tietoihin, joita profiileilta näytetään. Tekstikokona merkinnällä käytetään asetustenTunnustekstit-asetuksen mukaista tekstikokoa.

Toimi näin:

  1. Valitse profiilit, joiden tiedot kirjataan kuvaan. Kuittaa valinta ENTER-painikkeella (tai hiiren oikealla painikkeella).

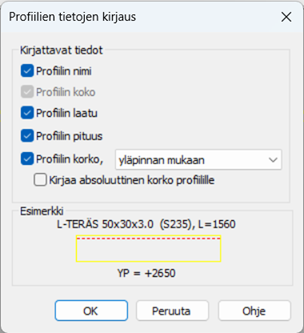

  2. Toiminto avaa tietojen esitystapa-dialogin. Dialogissa esitetään myös esitystavan esimerkki.

  3. Valitse tiedot, jotka kirjataan. Valitse kirjattavan koron asema. Valitse myös kirjataanko absoluuttinen korko.

  4. Kuittaa OK.

Huom! Korko kirjataan vain, jos profiili on tasossa, jos profiili on vino tai kierretty, ei korkoa merkitä profiilille.

Toiminto piirtää valituille profiileille tiedot niin, että nimitys, laatu ja pituus kirjataan profiilin yläpuolelle, sekä korkoasema profiilin alapuolelle.

Toiminnossa käytettävät asetustiedoston asetukset

  • Profiilin viitemerkintä, R4PROFIILI_TUNNUKSET
