Määritä raudoitusverkko

Building-sovellus > Rakenne-välilehti > Raudoitteet-ryhmä > Raudoite-valikko >Määritä raudoitusverkko, RAUDV

Tämä valikko sisältää toiminnot raudoitteiden piirtoa ja luettelointia varten.

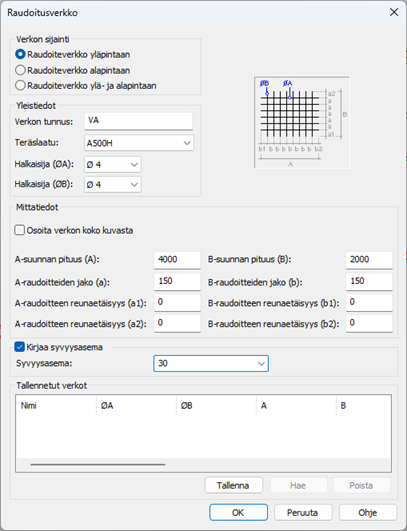

Raudoitusverkon tiedot syötetään dialogissa.

Huom! Jos verkon sijoituspinnaksi valitaan molempii pintoihin syötetään ensimmäisellä dialogilla yläpinnan verkon tiedot. Toiminto avaa dialogin uudelleen alapinnan verkkoa varten.

Toimi näin:

  1. Valitse haluttu raudoiteverkon sijoituspinta.

  2. Syötä verkon tunnus. Verkoille voi antaa itse yksilöllisen tunnuksen tai verkoille voi antaa vain tunnuksen alun (esim. VA), jolloin luettelointi huolehtii erilaisten verkkojen tunnusten jakamisesta.

  3. Syötä A ja B suuntien raudoitteiden teräslaatu, sekä terästen paksuudet.

  4. Valitse raudoiteverkon päämittojen esitystapa.

    Syöttämällä tiedot dialogissa: Syötä raudoiteverkon A- ja B-suunnan päämitat.

    Osoittamalla mitat kuvasta: Osoita OK-kuittauksen jälkeen A-raudoitteiden suunta ja osoita raudoiteverkon vastakkainen nurkkapiste.

  5. Syötä raudoitteiden k/k-jako (a).

  6. Syötä raudotteiden reunaetäisyydet verkon reunoilla (a1 ja a2).

  7. Syötä raudoitteiden k/k-jako (b).

  8. Syötä raudotteiden reunaetäisyydet verkon reunoilla (b1 ja b2)

  9. Kirjaa verkon syvyysasema. Syvyysaseman lisäämällä raudoitteet näkyvät myös IFC-tiedostossa, mikäli IFC-asetuksissa raudoitukset on valittu näkyviksi. Tasokuvassa syvyysaseman arvo on todellinen korko.

  10. Kuittaa OK.

  11. Osoita raudoiteverkon vasemman alanurkan sijoituspiste sekä verkon sijoituskulma kuvassa.

  12. Osoita verkon vastakkainen nurkkapiste, jos valittuna oli mittojen osoittaminen kuvasta.

Tallennetut verkot

Toiminto mahdollistaa myös käyttäjän omien vakioverkkojen tallennuksen. Tällöin ei tarvitse syöttää mittatietoja, vaan halutut tiedot voidaan hakea suoraan kyseisiin tietokenttiin dialogissa.

Toimi näin:

  1. Syötä raudoiteverkon tiedot kuten yllä on kuvattu.

  2. Paina painiketta Tallenna.

  3. Syötä verkolle nimi.

Tiedot tallentuvat levylle tiedostoon OMAT_RAUDOITEVERKOT.DAT. Jos verkon päämittatietoja ei tallennettu (eli päämittojen esitystapa oli määritellessä Osoita verkon koko kuvasta - kirjautuu verkon mittatietoihin: ***. On huomioitavaa, että tälläisiä verkkoja ei voi käyttää toiminnolla Raudoitusverkkojen jako osoitetulle alueelle!

Tallennetut tiedot voidaan hakea dialogiin valitsemalla haluttu verkko listasta ja painamalla Hae. Tiedot haetaan dialogin tietokenttiin levyltä. Jos verkolle ei ole tallennettu päämittatietoja (mitat näkyvät muodossa ***), jäävät ennen tietojen hakemista olleet päämittatiedot voimaan.

Tallennettuja verkkoja voidaan poistaa valitsemalla verkko listasta ja painamalla Poista.

Huom! Verkkomääritys poistuu lopullisesti levyltä, ja toimintoa ei voi perua!

Toiminnossa käytettävät asetustiedoston asetukset

  • Verkkoraudoitteet, R2RAUDOITTEET_VERKOT
