Määritä raudoitusverkon leikkaus
Building-sovellus > Rakenne-välilehti > Raudoitteet-ryhmä >
Raudoite-valikko >Määritä raudoitusverkon leikkaus, RAUDOITEVERKKOLEIKKAUS

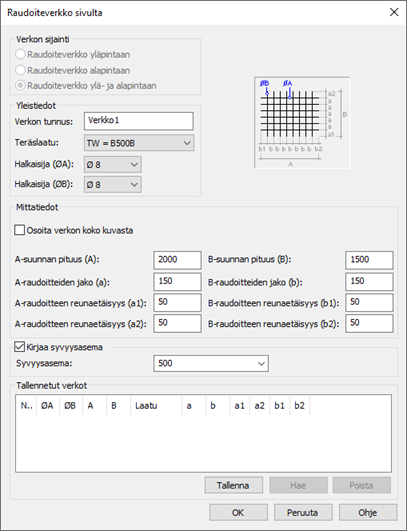

Tällä toiminnolla piirretään kuvaan raudoiteverkon leikkaus. Verkko määritellään dialogissa.
Toimi näin:
- Syötä verkon tunnus.
- Valitse teräslaatu.
- Valitse verkon terästen halkaisijat.
- Valitse osoitetaanko verkon koko kuvasta. Syötä tarvittaessa A-suunnan pituus.
- Syötä A-suunnan mittatiedot.
- Syötä B-suunnan mittatiedot.
- Valitse kirjataanko syvyysasema. Jos raudoitteesta tehdään vain leikkauskuvanto ei syvyyttä tarvita, mutta esim. IFC-mallia tehdessä syvyysasema täytyy syöttää.
- Kuittaa ok.
- Osoita raudoitteen paikka tai osoita A-suunnan pituus kuvasta. Osoitussuunta määrittää kummalle puolelle A-rautaa B-raudoitteet piirretään.
Pohjakuvaan piirrettyä verkkoa voi venyttää päihin syttyvistä painikkeista. Muokkaus käynnistyy tuplaklikkaamalla verkkoa.
Vinkki: Syötettyjen tietojen mukainen verkko voidaan tallentaa painikkeella Tallenna. Tallennettuja verkkoja voi käyttää määrityksen pohjana Hae-painikkeella. Turhat verkot voi poistaa listasta Poista-painikkeella.
