Lisää korkomerkintä

Building-sovellus > Rakenne-välilehti > Perustus-ryhmä > Salaojakaivo-valikko >Lisää korkomerkintä, SALAOJAKORKO

Tällä toiminnolla voidaan osoitettuun salaojakaivoon lisätä korkomerkintä. Korkomerkinnässä esitetään kaivon kannen korko sekä kaikkien kaivoon liittyvien salaojaputkien korkoasemat.

Merkinnässä käytettävä mittayksikkö (metri/millimetri) seuraa asetuksissa valittua korkomerkintää (Merkinnät -välilehti). Asetuksissa voidaan myös määrätä merkitäänkö kaivon kannen korkeus merkintään ja merkitäänkö salaojaputkien korot putkien viereen vai kaivon kannen koron kanssa samaan merkintään.

Toimi näin:

  1. Valitse salaojakaivot, jolle korkomerkintä lisätään.

  2. Osoita merkinnän paikka kuvassa.

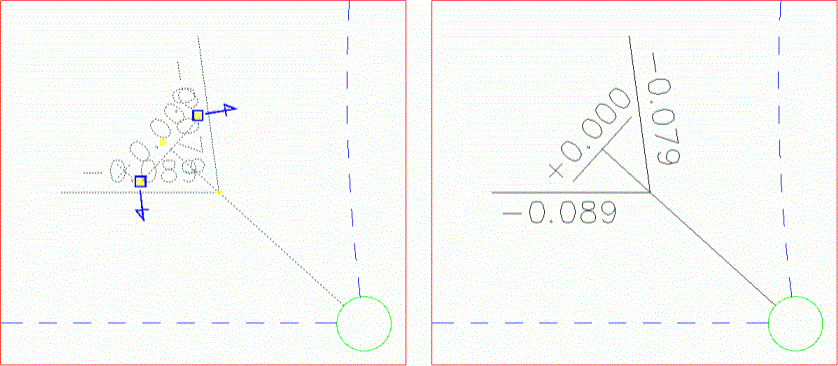

Korkomerkintä piirretään osoitettuun kohtaan. Korkotekstit ovat attribuuttitietoja, joita voi siirtää tekstin tartuntakahvan avulla (jos esimerkiksi tekstit piirtyvät päällekkäin).

Huom! Salaojien korot pyöristetään aina 10mm tarkkuuteen.

Toiminnossa käytettävät asetustiedoston asetukset

  • Korkomerkintä, SALAOJA_MERKINNAT
