Naamakuva

Building-sovellus > Arkkitehti-välilehti > Pohjakuvakaluste-ryhmä > Kiintokaluste-valikko >Naamakuva, KALUSTE_NAAMA

Toiminnolla voidaan luoda joko yhdestä tai useammasta pohjakuvaan lisätystä kiintokalusteesta naamakuva. Toiminto ei luo linkkiä pohjakuvan ja naamakuvan välille, joten jos kiintokalusteita muokataan pohjakuvassa, pitää naamakuva luoda uudelleen. Toiminnon käyttö eroaa hieman riippuen luodaanko naamakuva yhdestä vai useammasta kalusteesta.

Yksi kiintokaluste

Yhden kalusteen naamakuvan generointi tapahtuu aina suoraan kalusteen edestäpäin.

Toimi näin:

  1. Valitse pohjakuvasta kiintokaluste, josta naamakuva halutaan luoda. Kuittaa valinta ENTER -painikkeella.

  2. Osoita kalusteen naamakuvan vasemman alanurkan sijoituspiste kuvassa.

Useampi kiintokaluste

Usealle kalusteelle osoitetaan katselusuunta.

Toimi näin:

  1. Valitse pohjakuvasta kiintokalusteet, joista naamakuva generoidaan. Kuittaa valinta ENTER -painikkeella.

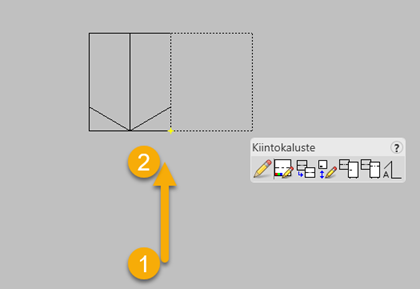

  2. Osoita kuvasta katselusuunnan ensimmäinen piste eli piste, josta kalusteita katsotaan.

  3. Osoita kuvasta katselusuunta eli piste, johon suuntaan kalusteita katsotaan.

  4. Osoita kalusteiden naamakuvien vasemman alanurkan sijoituspiste kuvassa.

Toiminnossa käytettävät asetustiedoston asetukset

  • Kalusteiden naamakuvat, A6KIINTOKALUSTEET_NAAMA
