Luo hormikuva

Building-sovellus > Arkkitehti-välilehti > Pohjakuvasymbolit-ryhmä > Hormi-valikko >Luo hormikuva, HORMI_LEIKKAUS

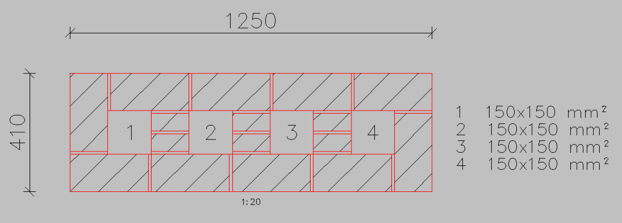

Tällä toiminnolla voidaan valitusta hormista generoida leikkauskuva.

Hormikuva voidaan generoida halutussa mittakaavassa kuvaan (esimerkiksi lupakuvaan mittakaavassa 1:20). Mittakaava lasketaan nykyisen mittakaavan perusteella.

Toimi näin:

1. Osoita hormi, josta leikkaus tehdään.

2. Ruudulle aukeaa dialogi.



3. Valitse leikkauskuvan esitystapa ja valitse tarvittaessa väri.

4. Valitse muuratulle hormille tiililimityksen esitystapa.

5. Syötä mittakaava.

6. Valitse piirretäänkö mitoitukset.

7. Valitse numeroidaanko ja merkintäänkö hormien koot leikkaukseen.

8. Kuittaa OK.

9. Osoita leikkauskuvan sijoituspiste.

10. (jos valittiin kohta 7) Osoita hormitietojen sijoituspiste.

Toiminnossa käytettävät asetustiedoston asetukset

• Hormisymboli ja tekstit, A6HORMIT

• Hormisymboleiden täytöt, A6HORMIT_TAYTTO
