Portaat

Building-sovellus > Arkkitehti-välilehti > Pohjakuvasymbolit-ryhmä > Porras/hissi-valikko >Määritä porras, PORTAAT

Toiminnon avulla voidaan piirtää portaat syötettyjen mittatietojen pohjalta.

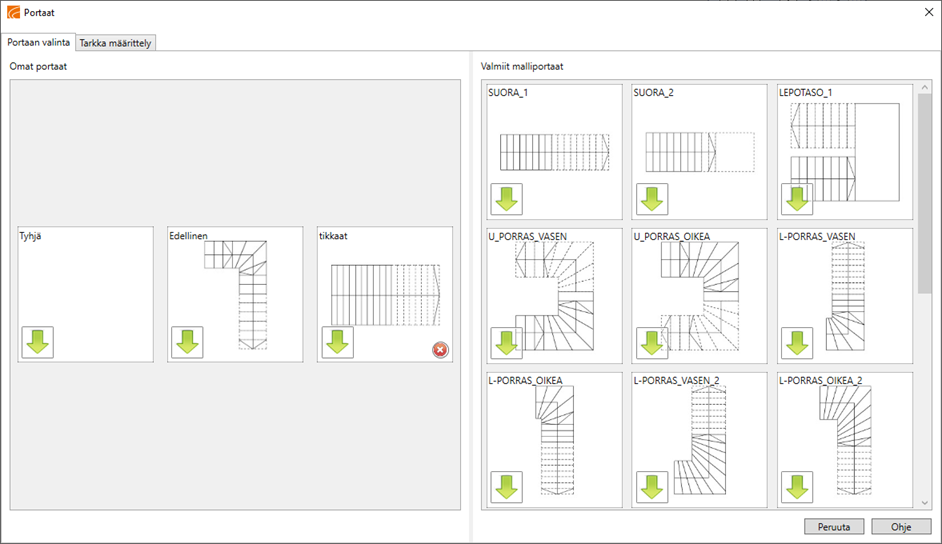

Portaan määrittely tehdään dialogissa, joka avautuu toiminnon käynnistyessä. Dialogissa voidaan valita suunnittelun pohjaksi oma aiemmin tehty porras tai jokin malliportaista. Jos portaan suunnittelu halutaan aloittaa tyhjästä, valitaan Tarkka määrittely -välilehti tai vaihtoehto Tyhjä.

Portaat tulee määritellä kerros kerrallaan ja kerrosten välinen osuus voi koostua yhdestä tai useasta erilaisesta porrasosasta (esim. suora+kulma+suora). Vaihtoehdot osiksi ovat suora porras, tasanne, kulmaporras ja kierreporras.

Toimi näin:

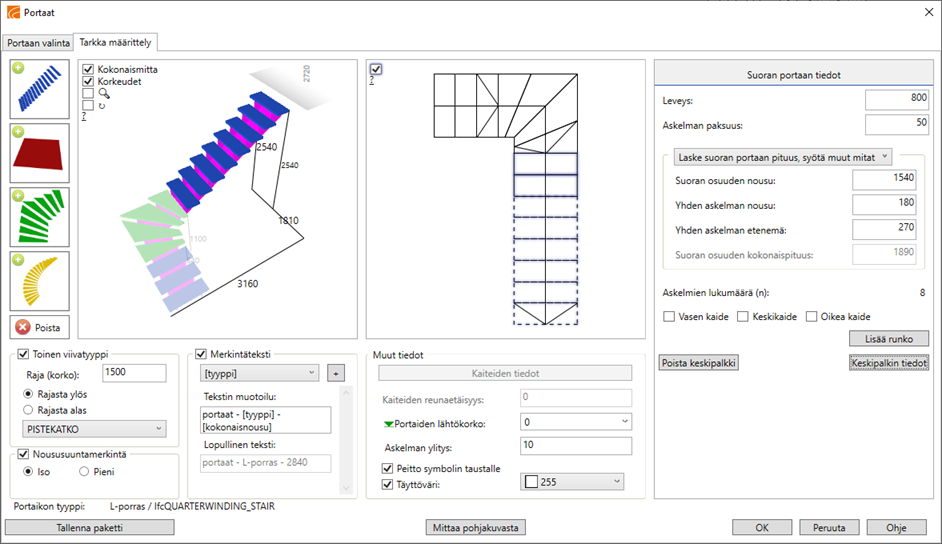

1. Valitse vasemmasta laidasta osa, jonka haluat portaaseen lisätä. Osa näkyy 3D- ja 2D-esikatselukuvissa tummennettuna. Poista -painikkeella poistetaan esikatselukuvissa korostettu osa.

2. Valitse esikatselukuvissa se portaan osa, jonka tietoja haluat muokata.

3. Syötä valitulle osalle tiedot oikeassa laidassa. Tiedot vaihtelevat hieman osasta riippuen.

   Suora porras: Syötä portaan mittatiedot. Valitse pudotusvalikosta, mikä arvo lasketaan muiden tietojen perusteella. Syötä askelmien tiedot.

   Tasanne: Syötä tasanteen mittatiedot. Jos tasanteelle syötetään loppureunan nousu, silloin tasanteesta tulee luiska. Tasanne voidaan myöhemmin muuttaa tasorakenteeksi (pl. luiska), jolloin sen muokkaus ja jatkokäsittely on mahdollista tasorakenteiden tapaan. Tasorakenteita voidaan käyttää mm. betonilaattaelementtien suunnittelun pohjana.

   Kulmaporras: Valitse lähtösuunta ja syötä portaan mitat. Valitse myös kääntymissuunta. Sisäkulman etäisyys ennen kulmaa tarkoittaa suoraa osuutta ennen kulmaa ja sisäkulman etäisyys kulman jälkeen suoraa osuutta kulman jälkeen.

   Kierreporras: Syötä portaan mitat ja valitse kääntymissuunta. Valitse piirretäänkö ulkoreuna pyöreänä vai kulmikkaana. Syötä ulkoreunan kierto asteina (0-90).

4. Valitse lisätäänkö käsiteltävälle osalle kaiteet, runko ja keskipalkki.
   1. Kaiteen paikka valitaan kullekin portaan osalle erikseen. Varsinainen kaiteiden määrittely tapahtuu Kaiteiden tiedot -painikkeen takaa dialogin alalaidasta. Painikkeesta avautuu Aita tai kaide-dialogi. Syötä myös kaiteiden reunaetäisyys.

   2. Syötä rungon tiedot.

   3. Syötä keskipalkin tiedot.

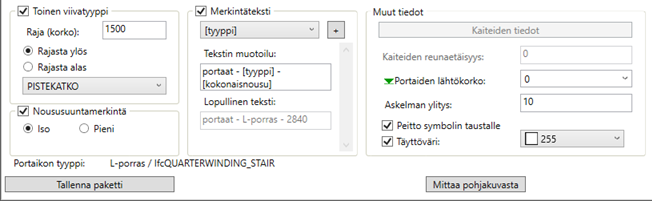

5. Syötä koko porraskokonaisuutta koskevat tiedot dialogin alalaidassa.



6. Valitse piirretäänkö pohjakuvaan portaan ylä-/alaosa toisella viivatyypilla.

1. Syötä korko, jossa viivatyyppi vaihtuu ja valitse vaihtuuko viivatyyppi rajasta ylöspäin vai alaspäin.

2. Valitse myös viivatyyppi.

7. Valitse piirretäänkö noususuuntamerkintä (nuoli) ja sen koko.

8. Valitse kirjataanko pohjakuvaan merkintäteksti. Tekstin muotoilu -kenttään voidaan kirjoittaa vapaa teksti ja sen lisäksi on mahdollista lisätä tekstiin makroja yläpuolella olevasta kentästä. Kentästä valitaan sopiva makro, jonka jälkeen painetaan +painiketta. Lopullinen teksti voi olla yhdistelmä makroja ja vapaata tekstiä.

9. Syötä portaiden lähtökorko.

10. Syötä askelman ylitys.



11. Valitse piirretäänkö pohjakuvaesitykselle taustapeitto.

12. Valitse käytetäänkö täyttöväriä. Valitse tarvittaessa väri.

13. Portaan voi tallentaa myös pakettitallennuksella.

14. Osoita luiskan sijoituspiste ja -kulma kuvaan. TAB -näppäin vaihtaa symbolin sijoituspistettä.

Toiminto muodostaa portaasta symbolin kuvaan. Symboli on määritelty Symboli -värillä, joten pohjakuvassa sen väriä voi muuttaa ko. symbolin väriä muuttamalla. Porrassymbolille kirjataan tiedot 3D-generointia varten.

Mittaa pohjakuvasta -painikkeella dialogi sulkeutuu mittauksen ajaksi. Mitattu tulos liitetään leikepöydälle, josta se voidaan helposti liittää haluttuun kenttään Ctrl+V.

Toiminnossa käytettävät asetustiedoston asetukset

• Portaat, A6PORTAAT

• Portaiden täyttö, A6PORTAAT_TAYTTO
