Määräluettelo

Building-sovellus > Generointi-välilehti > Luettelointi-ryhmä > Määräluettelo, HOUSEMAARALUETTELOINTI

Tällä toiminnolla voidaan valituista pohjakuvan elementeistä tehdä määräluetteloita.

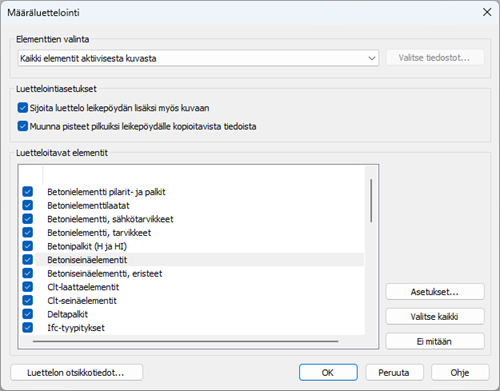

Määräluetteloinnin asetuksia muutetaan luettelointidialogissa. Lisäksi dialogissa voidaan muokata joidenkin rakennusosien poikkeavia asetuksia.

Toimi näin:

  1. Valitse kuinka elementit valitaan. Voit valita elementit itse manuaalisesti aktiivisesta kuvasta, valita automaattisesti kaikki elementit aktiivisesta kuvasta tai kaikki elementit valituista kerroskuvista. Viimeistä vaihtoehtoa käyttämällä voit valita vielä rakennuksen ja kerroksen (tai kaikki kerrokset), joista elementit valitaan.

  2. Valitse sijoitetaanko luettelo Windowsin leikepöydän lisäksi myös kuvaan.

  3. Valitse muunnetaanko leikepöydälle sijoitettavan luettelon pisteet pilkuiksi. Tämä on tärkeää silloin, kun leikepöydältä luettelo liitetään esimerkiksi suomenkieliseen Exceliin, jossa pilkku toimii desimaalierottimena.

  4. Valitse luetteloitavat asiat. Luetteloinnin asetuksia joillekin osa-alueille voi muokata painikkeella Asetukset. Lue lisää osakohtaisista huomioista alempaa.

  5. Painikkeella: Luettelon otsikkotiedot voi muokata luetteloiden otsikkotietoja. Tiedot haetaan kuvan kohdetiedoista.

  6. Kuittaa OK.

  7. Valitse tarvittaessa elementit, jotka luetteloidaan. Kuittaa valinta ENTER-painikkeella.

  8. Jos luettelot haluttiin myös kuvaan, osoita jokaisen luettelon sijoituspiste kuvasta (komentorivillä kerrotaan, minkä luettelon sijoituspiste on kyseessä).

Luetteloitavat osat ja niihin liittyviä huomioita

  • Betonielementtipilarit ja -palkit

  • Betonielementtilaatat

  • Betonielementti, sähkötarvikkeet

  • Betonielementti, tarvikkeet

    • Luetteloon huomioidaan kaikki elementtityypit

    • Huom! Profiilit luetteloidaan elementtiosat tai profiilit -luetteloinnilla.

  • Betonipalkit (H ja HI)

  • Betoniseinäelementit

    • Asetuksista voidaan valita luetteloitavat asiat.

  • Betoniseinäelementti, eristeet

    • Luettelointi erottelee eri eristetyypit elementeittäin.

    • Luettelossa ilmoitetaan bruttoala. Eristeiden nettoalan saa luetteloitua elementin painonlaskennan yhteydessä.

  • CLT-laattaelementit

  • CLT-seinäelementit

  • Deltapalkit

  • IFC-tyypitys

  • Ikkunat ja ovet

    • Ikkunoista ja ovista luetteloituu tunnukset, lisätiedot, koko ja lukumäärä. Ovista lisäksi pielien tiedot.

  • Kiintokalusteet

  • Kuori- ja ontelolaatat

    • Luettelointi suoritetaan laattojen päältä-kuvannoista ja pitää huomioida että toiminto ei numeroi laattoja vaan laatat tulee numeroida ensin lomakkeisiin luettelonti -toiminnoilla.

  • Osatiedolliset elementit

    • Valitse luetteloidaanko tuotekirjastoista haetut tuotteet. Syötä tarvittaessa suodatusavain. Avain voi sisältää jokerimerkkejä (esimerkiksi *).

    • Valitse luetteloidaanko Osatietojen määrittely -toiminnolla määritellyt osien päänimikkeet. Syötä tarvittaessa suodatusavain.

    • Valitse luetteloidaanko liittyvät osat. Syötä tarvittaessa suodatusavain.

    • Valitse kirjataanko luetteloon osan lisätietoja.

  • Paneelit

  • Perustus, anturat

    • Anturaluetteloon luetteloidaan kaikki erilaiset anturatyypit pohjakuvasta eli luetteloidaanko pilarianturat ja jatkuvat anturat.

    • Luettelon lisäksi toiminto kirjaa anturatunnuksen pohjakuvan anturoille. Anturatyypin saa esiin pohjakuvasta joko inforuudun kautta (viemällä hiusristikon anturaviivan päälle hetkeksi) tai viitemerkintänä Piirrä viitemerkintä anturalle-toiminnolla.

    • Valitse huomioidaanko anturoiden materiaalit luetteloinnissa.

    • Valitse lisätäänkö anturoiden ID-tunnus luetteloon.

    • Valitse luetteloidaanko myös anturoiden materiaalimassat.

  • Perustus, paikallavalusokkelipalkit

    • Valitse suoritetaanko suodatus luettelointikommentin perusteella. Syötä suodatusavain. Avain voi sisältää jokerimerkkejä (esimerkiksi *).

  • Perustus, perusmuurit

    • Perusmuuriluetteloon luetteloidaan kaikki erilaiset perusmuurityypit pohjakuvasta. Luettelointi toimii hieman eritavalla riippuen siitä, onko perusmuurit betoni- vai harkkovalmisteisia. Betonimuureissa huomioidaan kaikki muurin ominaisuudet (materiaali/mitat/halkaisut jne), kun taas harkkomuurit hajotetaan harkkotyypeiksi, joiden yhteismäärät luetteloidaan. Luettelossa esitetään luetteloidun muurin yhteispituus (vain betonimuurit ja -pilarit), sekä pinta-ala. Pinta-ala lasketaan muurin ulkopinnan perusteella.

  • Perustus, sokkelipalkit

    • Toiminto luetteloi valitut sokkelipalkit. Ennen luettelointia pitää elementit luetteloida lomakkeisiin, sillä lomakkeisiin luettelointi määrittää elementtien tunnukset. Luettelointi ei luo elementtitunnuksia uudelleen. Lisäksi luettelointi luetteloi myös elementtien nurkkapalat eli symbolit.

  • Profiilit

    • Valitse luettelossa esitettävät tiedot. Pakolliset tiedot ovat profiilin nimi sekä -kappalemäärä. Vaikka kaikkia tietoja ei näytettäisikään luettelossa vaikuttaa ne luonnollisesti kuitenkin luettelon muodostumiseen (eli eri mittaiset profiilit listataan kaikki erikseen, vaikkei pituutta kirjattaisikaan luetteloon).

    • Vaihtoehtoisia tietoja luettelossa ovat: Materiaali, pituudet, katkaisukulmat, ulkopuolinen pinta-ala ja paino.

    • Asetuksista valitaan myös tehdäänkö profiileista yhteenvetoluettelo.

    • Valitse huomioidaanko ID-tunnus.

    • Valitse suodatin luetteloitaville profiilityypeille. Luetteloitavia profiilityyppejä pitää vähintään valita yksi kappale.

  • Puuelementit

    • Puuelementtien luettelointi vaati, että puuelementistä löytyy tarketarra.

  • Puurungon naamakuva, katkaisuluettelo

  • Puurunko-osien katkaisuluettelo

  • Puurunko-osien massaluettelo

  • Radonpoisto

    • Radonpoistosta luetteloituu kaivojen halkaisija ja lukumäärä, sekä putkien halkaisija ja pituus.

  • Ristikot

  • Routasuojaus

  • Salaojat (kaivot ja putket)

    • Salaojaluetteloon kirjautuu osa ja sen koko, tyyppi, valmistaja ja määrä

  • Seinät:

    • Luetteloon kirjautuu materiaalit määrineen (paksuus, neliömetrit ja kuutiot), seinätyypit (juoksu- ja neliömetrit) ja puutavaran juoksumetrit. Myös nurkkadetaljit huomioidaan seinämassassa.

  • Siporex -laatat

    • Luettelointi suoritetaan laattojen päältä-kuvannoista ja pitää huomioida että toiminto EI numeroi laattoja, eli laatat tulee numeroida ensin lomakkeisiin luettelonti -toiminnoilla.

  • Tasopuuelementti, profiilit/levyt

  • Tasorakenteet

    • Tasorakenteiden rakennetyypin mukainen pinta-ala lasketaan kantavaksi rakenteeksi valitun määrittelyn mukaisesti.

  • TT/HTT-laatat

Toiminnossa käytettävät asetustiedoston asetukset

  • Seinäluettelo, A9SEINA_MAARALUETTELO

  • Ikkunaluettelo, IKKUNAERITELMA

  • Oviluettelo, OVIERITELMA

  • Kiintokalusteluettelo, A6KIINTOKALUSTEET_LUETTELO

  • Salaojaluettelo, SALAOJA_MERKINNAT

  • Ontelo- ja kuorilaattaluettelo, R3ONTELO_LAATTA_LUETTELO

  • Sokkelipalkkiluettelo, RPERUSTUS_LUETTELO

  • Ristikkoluettelo, R_RISTIKKO_LUETTELO

  • Runko-osaluettelo, R9PUUELEMENTTI_LUETTELO

  • Perusmuuri- ja anturaluettelo, RPERUSTUS_LUETTELO

  • Paneeliluettelo, R4PANELI_LUETTELO

  • Betonielementtiluettelo, BETONIELEMENTTI_LUETTELO

  • Betonielementtien tarvikeluettelo, BETONIELEMENTTI_TARVIKELUETTELO

  • Profiililuettelo, OSALUETTELO

  • Osaluettelo, OSALUETTELO

  • Tasorakenteet, A9TASORAKENNE_MAARALUETTELO

  • IFC-tyypitys, IFCTYYPITYS_LUETTELO
