Hae rakenne

Määritetyt seinä- ja tasorakenteet tallennetaan käyttäjän kirjastoon, jotka sijaitsevat sovelluksen asennuskansiossa. Kirjastotiedostot voidaan halutessa kopioida myös toiselle tietokoneelle. Seinatyypit.dat ja Tasorakenteet.dat - tiedostot sisältävät rakenteiden määrittelyt. Dat-tiedoston lisäksi tulee kopioida asennuskansista löytyvästä Valikot-kansiosta tiedosto Seinarakenteet.vlb, joka sisältää rakenteiden esikatselukuvat.

Rakennevalitsijasta on kaksi hieman erilaista moodia: yhden rakenteen valitsija (tapauksiin, jossa valitaan vain yksi rakenne. Esimerkkinä tasorakenteen valinta piirtovaiheessa) sekä monen rakenteen valinta (esimerkiksi seinien lisäys projektiin).

Rakenteen valinta

Toiminto esittää listan vieressä valitun rivin mukaisen rakenteen esikatselukuvan. Jos esikatselua ei näy, se voidaan päivittää Päivitä rakenteen kuvake -painikkeella. Esikatselukuvan alla on lista kyseisen rakenteen rakennekerroksista, jossa kantava kerros merkitään tähdellä *. Listassa esitetään rakenteen nimen lisäksi rakenteen paksuus sekä kuvaus.

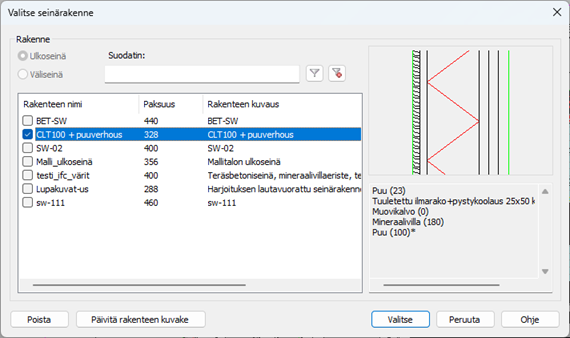

Monivalintaisessa versiossa dialogista kaikki halutut rakenteet voidaan valita nimen edessä olevien ruksien avulla (ks. kuva).

Suodatin

Valitsijassa on suodatusominaisuus, jolla rakenteiden rajaaminen suodatuksen avulla on mahdollista. Tämän vuoksi esimerkiksi rakenteen kuvauksen syöttäminen rakenteelle on tärkeää. Kuvauksessa voidaan esimerkiksi kertoa rakenteen kantavan kerroksen materiaali (betoni/harkko/jne), joka helpottaa esimerkiksi betonisten rakenteiden etsimisen omasta kirjastosta syöttämällä suodattimeen betoni. Suodatus suoritetaan suodatinkentän perässä olevalla Suodata rakenteet -painikkeella. Poista suodatus -painikkeella voidaan suodatus poistaa käytöstä.

Rakenteiden poistaminen kirjastosta

Valittu rakenne voidaan poistaa painikkeella Poista.

Huom! Poistamista ei voi peruuttaa.
