Kerrosasetukset

Building-sovellus > Building-välilehti > Kerrokset-ryhmä > Asetukset, HOUSEKERROKSET

Tärkeää! CADMATIC Building -ohjelmistossa on kaksi toiminnallisuutta kerrosten hallintaan. Kerrosasetuksia (eli tätä toimintoa) käytetään silloin, kun projektin kerrokset on suunniteltu eri tiedostoihin. Kerrosrajauksia käytetään, kun kerrokset sijaitsevat samassa tiedostossa. Nämä kaksi toiminnallisuutta ovat toisilleen vaihtoehtoisia, eikä niitä tule käyttää samassa projektissa!

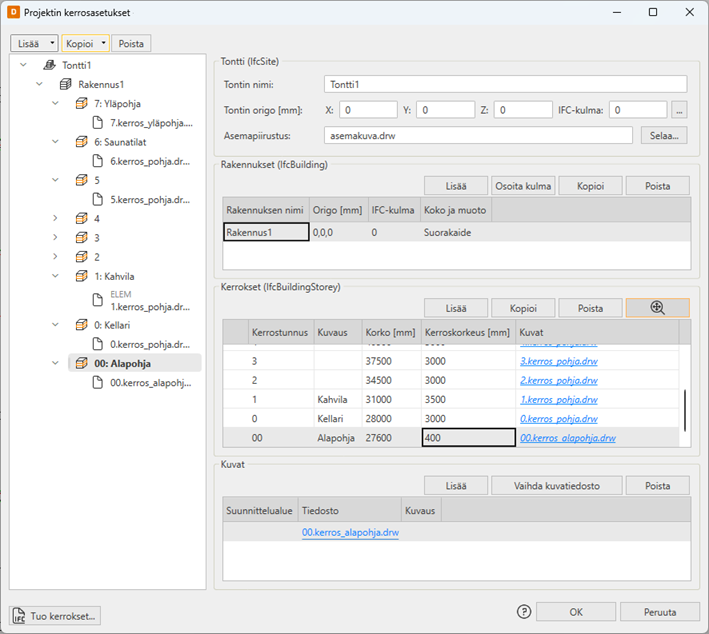

Tämä toiminnallisuus yhdistää erilliset tiedostot yhdeksi projektiksi ja nämä määrittelyt ovat yhteiset koko projektille. Toiminnossa määritellään projektin tietoja ja mikä tiedosto kuuluu mihinkin kerrokseen. Kerrosrakenne on hierarkinen, kerros kuuluu aina rakennukseen ja rakennus edelleen tontille. Dialogin vasemmassa reunassa oleva puu kertoo hierarkiarakenteen.

Näiden tietojen avulla eri toiminnot osaavat asettaa kerrokset oikeisiin korkeusasemiin ja sijainteihin toisiinsa nähden. Kerrosrajausta hyödyntäviä toimintoja ovat mm. 3D-generointi, IFC-vienti, Generoi julkisivukuva ja Generoi leikkaus

Kun kerrosasetukset on tehty, kerrosten välillä voidaan liikkua Page Up ja Page Down -näppäimien avulla tai Kerros ylös/Kerros alas -painikkeilla.

Vinkki: Esimerkki kerrosasetusten käyttämisestä löytyy Tiedosto-valikko > Avaa > Esimerkkikuvat > Building - kerrostalo.

Tontti (IfcSite)

Tontti kertoo rakennuspaikan tontin nimen, origon sekä mahdollisesti asemapiirroksen. Origo on yleensä rakennuspaikan vasemman alanurkan koordinaatti ylhäältä katsoen. IFC-kulman voi osoittaa painamalla -painiketta. Kulman avulla rakennus voi olla suunnitelmissa eri asennossa, kuin luonnossa. Paikkatieto on olennainen etenkin, jos kuvat viedään IFC-tiedostoon. Tontille voidaan myös määrittää asemapiirros. Asemapiirros valitaan painamalla Selaa -painiketta. Katso myös Maastomallin lisääminen IFC-malliin.

IFC-tiedostossa tontin tiedot vastaavat IfcSite -tietoa.

Huom! Asemapiirroksen tulee sijaita nykyisessä projektihakemistossa.

Rakennukset (IfcBuilding)

Tontti voi sisältää useita rakennuksia. Rakennukselle määritetään nimi, origo, kulma sekä vapaamuotoisena tietona koko ja muoto. Origo on yleensä rakennuksen vasemman alanurkan koordinaatti ylhäältä katsoen. Origo on suhteellinen tontin origoon.

Osion toiminnot:

  • Lisää: Lisää rakennuksen. Uusi rivi lisätään taulukkoon.

  • Osoita kulma: Lisää rakennukselle IFC-kulman.

  • Kopioi: Kopioi listassa aktiivisena olevan rakennuksen.

  • Poista: Poistaa listassa aktiivisena olevan rakennuksen. Rakennuksen poistaminen poistaa myös kaikki rakennukselle lisätyt kerrokset.

Tietojen muokkaukset voidaan tehdä suoraan taulukkoon valitsemalla muokattava solu hiirellä.

IFC-tiedostossa rakennuksen tiedot vastaavat IfcBuilding -tietoa.

Kerrokset (IfcBuildingStorey)

Rakennus voi sisältää useita kerroksia ja yksi kerros voi sisältää useita tiedostoja (esim. elementti- ja sähkösuunnitelman).

Kerrostunnus voi olla lyhyt kirjain- tai numerotunnus ja pidempi selostus kerroksesta kirjataan Kuvaus -kohtaan. Korko on kerroksen määräävän pinnan korko (esim. valmis lattiapinta). Korko on suhteellinen tontin ja rakennuksen origoon. Kerroksen korkeuteen lasketaan mukaan välipohja ja se kerrotaan millimetrein. Kuvat -kentässä näkyvät kullekin kerrokselle lisätyt tiedostot. Kentästä voi avata halutun tiedoston.

Osion toiminnot:

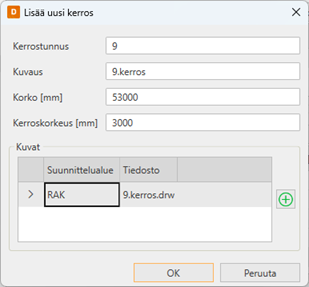

  • Lisää: Lisää uuden kerroksen ja avaa dialogin, jossa määritellään kerrokselle tunnus, kuvaus, korko ja kerroskorkeus. Kerrokseen voidaan lisätä tiedostoja -painikkeella. Tällöin lisätään myös suunnittelualueen tunnus. Tiedostot voi lisätä myös myöhemmin osiosssa Kuvat.

  • Kopioi: Kopioi listassa aktiivisena olevan kerroksen. Huomioi kerrostunnus ja muut kerroksen tiedot.

  • Poista: Poistaa listassa aktiivisena olevan kerroksen.

  • (Kerroksen zoomaus): Asetuksen ollessa päällä voidaan kerroksesta siirtyä toiseen ja ohjelma zoomaa näkymän samaksi kuin edellisessä kerroksessa. Toiminto hyödyntää koordinaatistoa kohdistamisessa ja toimii on/off -periaatteella.

Muokkaukset voidaan tehdä suoraan taulukkoon valitsemalla muokattava solu hiirellä.

Kuvat

Kerros voi sisältää useita tiedostoja (esim. elementti- ja sähkösuunnitelman). Tiedostot voidaan eritellä suunnittelualueittain. Varsinaiset tiedostot (drw/dwg) lisätään tähän osioon.

Osion toiminnot:

  • Lisää: Lisää uuden tiedoston aktiivisena olevaan kerrokseen. Tiedostolle voidaan halutessaan lisätä myös suunnittelualueen lyhenne (esim. RAK, ELE...).

  • Vaihda kuvatiedosto: Tällä toiminnolla voidaan vaihtaa jo olemassa oleva kuvatiedosto toiseen. Haluttu suunnittelualue valitaan ensin aktiiviseksi taulukosta.

  • Poista: Poistaa listassa aktiivisena olevan suunnittelualueen tiedoston.

Muut toiminnot

Dialogin vasemmasta yläreunasta löytyvillä Lisää-, Kopioi- ja Poista-painikkeilla voidaan tehdä samoja toimenpiteitä, kuin osioiden omista painikkeista, mutta aktiivinen tontti, rakennus tai kerros valitaan painikkeiden alapuolella olevasta puusta.

Dialogin vasemmassa alanurkasta löytyy Tuo kerrokset -painike, jolla voidaan tuoda kerrostiedot olemassa olevasta IFC-mallista. Mallista tuodaan kaikki osat eli tontti, rakennukset ja kerrokset, mutta ei niihin liitettyjä tiedostoja. Toiminnon jälkeen asetuksia voidaan muokata ja kerroksiin voidaan lisätä liittyviä tiedostoja.
