RH Tontti / Kohdetiedot

Building-sovellus > Building-välilehti > Projekti-ryhmä > Asetukset-toiminto > RH Tontti / Kohdetiedot -välilehti

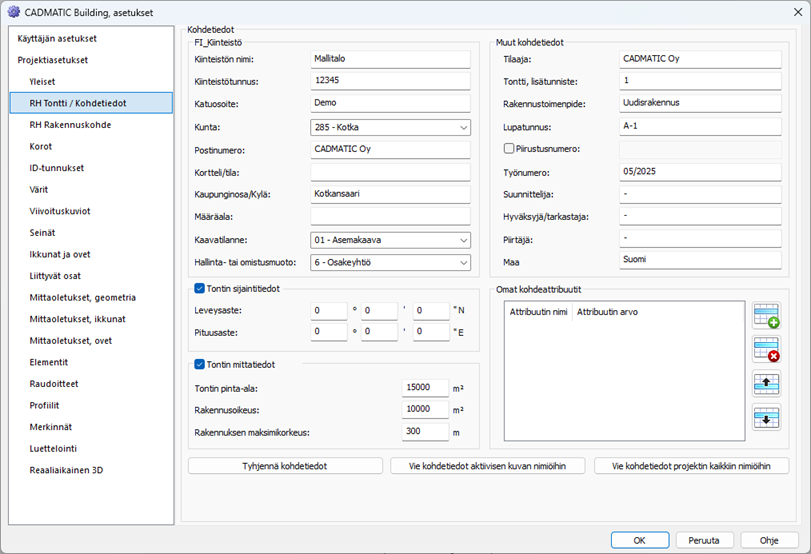

Tällä välilehdellä voidaan määrittää projektiin tontti- ja kohdetiedot. Kohdetiedot tallennetaan Projektitiedot.ini-tiedostoon, joka sijaitsee kuvan kanssa samassa tallennuskansiossa. Kaikki samassa kansiossa olevat kuvat käyttävät samoja tietoja. Näitä tietoja käytetään sähköisessä rakennuslupahakemuksessa ja ne kirjoitetaan myös IFC-malliin. Kohdetietoja käytetään myös luettelointitoiminnoissa ja nimiöissä.

Rakennushankkeen RH-tiedot luetaan ja tarkastetaan IFC-malleista. CADMATIC Building-sovellukseen lisätyt RH-tiedot kirjataan tuotettuun IFC-malliin automaattisesti. Tiedon on tärkeää löytyä oikeasta paikasta ja tiedon kirjoitusasun on oltava oikea. RH-tietojen käyttäminen sujuvoittaa rakennuslupaprosessia, kun suoraan mallista voidaan lukea tiedot hakemukseen.

Syötä kohteen tiedot niille varattuihin kenttiin. Kohdetiedoissa on mahdollisuus poistaa piirustusnumero käytöstä, tällöin toiminnot, jotka kirjoittavat kohdetiedot lomakkeisiin tai nimiöihin, eivät koske jo nimiössä olevaan piirustusnumero-tietoon.

Huom! Muutamissa oletusnimiöissä on kuitenkin yhdistetty tietoja niin, että samassa kentässä on käytetty työnumeroa sekä piirustusnumeroa. Näissä tilanteissa ei tietojen täydennys koske myöskään työnumerotietoon!

Tyhjennä kohdetiedot-painikkeella voidaan tyhjentää listasta kaikki muut tiedot, paitsi suunnittelija, hyväksyjä/tarkastaja ja piirtäjä. Nämä poistetaan manuaalisesti.

Kohdetiedot viedään nimiöihin Vie kohdetiedot aktiivisen kuvan nimiöihin-painikkeella.

Kerrosasetuksia käytettäessä kohdetiedot voidaan viedä kaikkiin projektin kuvien nimiöihin Vie kohdetiedot projektin kaikkien kuvien nimiöihin -toiminnolla. Toiminto avaa kaikki projektin kuvat ja päivittää nimiöt.

Omat kohdeattribuutit

Kohdetietoihin voidaan myös liittää omia attribuutin nimi-/arvopareja, joita hyödynnetään nimiöiden sekä lomakkeiden tietojen automaattisessa täydentämisessä. Dialogissa voi lisätä oman attribuuttinimen ja liittää tälle arvon. Viennin yhteydessä toiminto tarkastaa, jos lomakkeesta/nimiöstä löytyy vastaava attribuutti, niin arvo täydennetään siihen.

Toimi näin:

1. Napsauta oikeasta reunasta Lisää kohdeattribuutti-painiketta.

2. Syötä attribuutin nimi ja arvo Attribuuttitiedon käsittely-kentässä.

3. Kuittaa tiedot valmiiksi Hyväksy-painikkeella.

Esimerkiksi jos attribuuttiin liitetään nimi: NIMIKIRJAIMET ja tämän arvoksi: K.D. tarkastaa kohdetietojen vienti osoitetulta nimiöltä, löytyykö siitä attribuutti NIMIKIRJAIMET. Mikäli attribuutti löytyy, siihen asetetaan arvo K.D..

Huom! Nimi-/arvopari ei voi olla samanniminen kuin joku valmiista projektitiedoista, eikä nimiä saa olla kahta samanlaista. Nimi-/arvopareja voi muokata listan oikealla puolella olevista painikkeista.

Seuraavaksi RH Rakennuskohde tai palaa takaisin Asetukset -ohjeisiin.
