Korkomerkinnät 3D-mallin julkisivuihin

Lisää korkomerkintä -toiminnolla voidaan lisätä korkomerkintöjä myös siten, että ne näkyvät 3D-julkisivut-näyttöikkunoissa.

Toiminto käyttää merkintöjen piirtämiseen tasoasetusta, joka on riippuvainen koordinaatiston suunnasta. Perustasoasetus määräytyy asetuksen A6JULKIS_MERKINNAT_3D mukaan ja jos koordinaatiston suunta on asetettu johonkin seuraavista: edestä, vasemmalta, takaa tai oikealta, käyttää toiminto suunnan mukaan määräytyvää tasoasetusta (esimerkiksi A6JULKIS_MERKINNAT_3D_VASEN). Julkisivunäyttöikunoiden generointi asettaa näyttöikkunoiden tasojen näkyvyyden merkintätasojen osalta automaattisesti siten, että ainoastaan näkymän suuntaa vastaavan tasoasetuksen mukainen merkintätaso näytetään näyttöikkunassa. Tämän ansiosta merkinnät saadaan näkymään vain halutussa julkisivunäyttöikkunassa.

Korkomerkinnät tulee lisätä suunnittelutilassa.

Toimi näin:

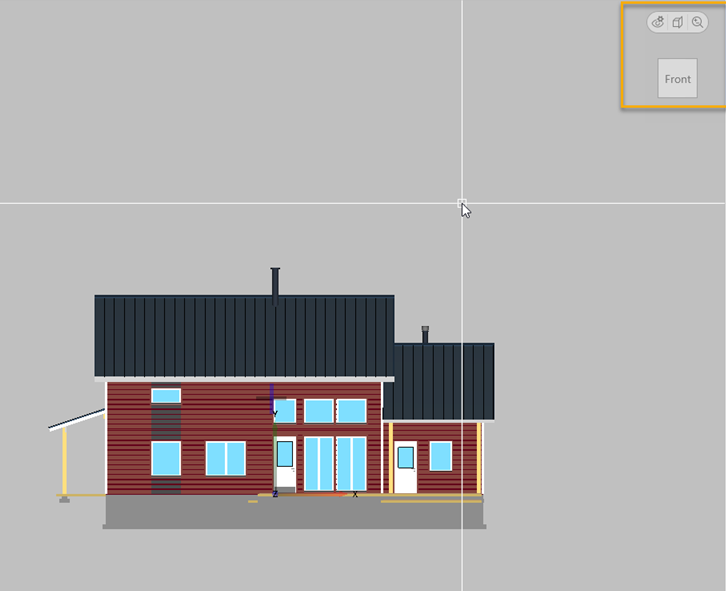

  1. Käännä näkymä ensin siitä suunnasta, johon haluat lisätä korkomerkintöjä. Käytä apuna näkymäkuutiota.

  2. Käynnistä toiminto Building-sovellus > Merkinnät-välilehti > Korkomerkinnät-ryhmä > Lisää.

  3. Syötä korkomerkinnässä esitettävien desimaalien lukumäärä.

  4. Syötä pyöristystarkkuus. Asettamalla pyöristystarkkuudeksi 0, ei pyöristystä tehdä. Pyöristystarkkuus voi olla mikä tahansa positiivinen luku, esimerkiksi 0.001. Luvun suuruus määrää pyöristyksen tarkkuuden.

  5. Valitse korkomerkintöjen kohdistustapa.

  6. Aseta loput asetukset halutunlaisiksi ja kuittaa OK.

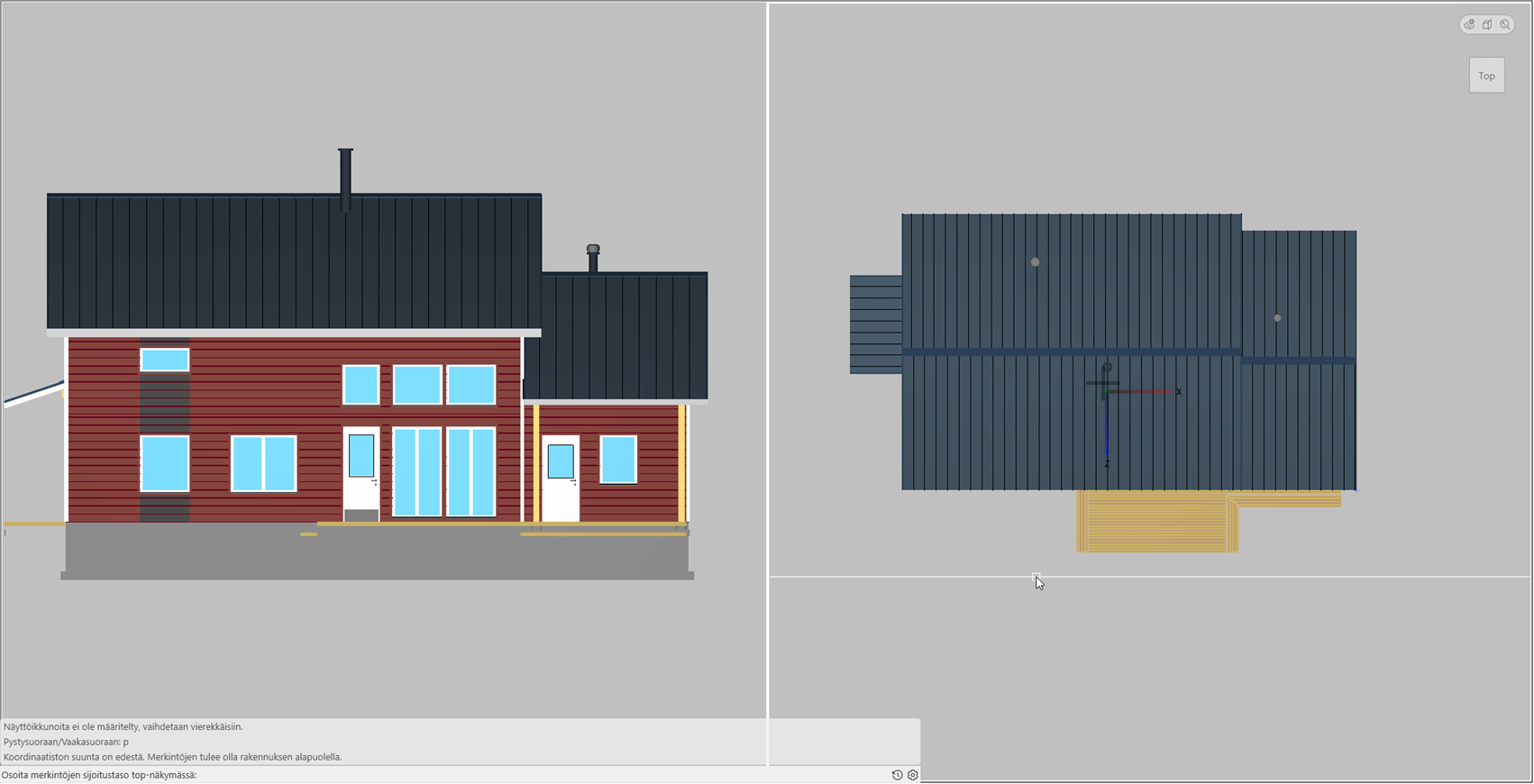

  7. Koska suunnittelutila ei ole alkutilanteessa ylhäältä, toiminto haluaa lisätä näytön osituksen. Kirjoita komentoriville Pystysuoraan tai P. Näyttö jaetaan kahtia ja toiseen puoleen tulee sama 3D-malli ylhäältä katsottuna. Huomioi, että tässä vaiheessa kuva myös zoomautuu niin, että kaikki kuvaan piirretty näkyy yhdellä kertaa. Voit joutua zoomaamaan hiiren rullalla lähemmäs 3D-mallia.

  8. Osoita merkintöjen sijoituslinjan top-näkymässä. Tällä määrityksellä pääset itse määrittämään merkintöjen etäisyyden rakennuksesta ja lähinnä asettamaan merkintälinjan sellaiseksi, että merkinnät varmasti näkyvät myös varjostetussa kuvassa (eli merkinnät eivät jää rakennuksen taakse katselusuunnasta nähden). Toiminto ilmoittaakin komentorivillä koordinaatiston suunnan ja vihjeen siitä mille puolelle rakennusta merkintälinja tulisi osoittaa.

  9. Koordinaatisto palaa alkuperäiseen näkymään. Zoomaa hiiren rullalla tarvittaessa lähemmäs mallia. Loput toiminnon toimenpiteet ovat samanlaisia riippumatta siitä mikä koordinaatiston suunta on valittuna.

  10. Osoita ensimmäisen korkomerkinnän paikka ja syötä sille korko (jos ei käytetä muuta korkoa määräävänä).

  11. Vaakasuuntaan tasattuna: Osoita merkintöjen sijoituslinja.

  12. Osoita seuraavan korkomerkinnän sijoituspiste. Toiminto laskee korkeusaseman automaattisesti ensimmäiselle korkomerkinnälle syötetyn korkeusaseman avulla.

  13. Ijoita korkomerkintöjä, kunnes kaikki korkomerkinnät on tehty. Lopeta toiminto painamalla ESC.

Kun tämän jälkeen lisätään kuvaan 3D-julkisivut , näkyy niissä kunkin suunnan korkomerkinnät.

  Toiminnossa käytettävät asetustiedoston asetukset

  • Korkomerkintä, koordinaatiston suunta edestä, A6JULKIS_MERKINNAT_3D_ETU

  • Korkomerkintä, koordinaatiston suunta vasemmalta, A6JULKIS_MERKINNAT_3D_VASEN

  • Korkomerkintä, koordinaatiston suunta takaa, A6JULKIS_MERKINNAT_3D_TAKA

  • Korkomerkintä, koordinaatiston suunta oikealta, A6JULKIS_MERKINNAT_3D_OIKEA

  • Korkomerkintä, muu kuin edm. koordinaatiston suunta, A6JULKIS_MERKINNAT_3D
