Määritä nostolenkit
Building-sovellus > Elementti-välilehti > Betoniseinäelementti-ryhmä >
Muut-valikko >Määritä nostolenkit, BETONIELEMENTTINOSTOLENKIT
Toiminnolla lisätään elementtiin halutut nostolenkit. Toiminto edellyttää, että elementin paino on laskettu Painopiste -toiminnon avulla sekä elementtiin on merkitty edellä mainitulla toiminnolla painopiste.

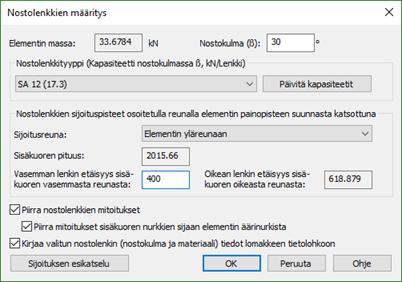

Nostolenkkien määrittely avautuu. Dialogissa esitetään elementin massa.
Toimi näin:
-
Osoita elementin lomaketta, johon sivudetalji halutaan lisätä.
-
Toiminnon dialogi avautuu.
-
Syötä nostolenkin nostokulma. Päivitä kapasiteetit -painikkeella voidaan laskea kulman vaikutus nostoelimen kapasiteettiin.
-
Valitse haluttu nostolenkkityyppi. Suluissa lenkin perässä on yhden lenkin kapasiteetti valitulla kulman arvolla. Huom! Tarkista kapasiteetti aina valmistajan ohjeesta!
-
Toiminto ehdottaa nostolenkkien sijoituspaikoiksi betonielementtiasetuksissa annettua arvoa x sisäkuoren pituus etäisyyttä sisäkuoren reunasta (oletuksena 0,2). Etäisyyttä voi muuttaa käsin kenttään: Vasemman lenkin etäisyys vasemmasta reunasta. Oikean puoleinen lenkki lasketaan painopisteen avulla.
-
Valitse huomioidaanko yläreunan kolo nostolenkkien sijoituksessa.
-
Valitse mitoitetaanko nostolenkkien paikat. Valitse tapahtuuko mitoitus sisäkuoren nurkkien sijaan elementin äärinurkista.
-
Valitse kirjataanko tiedot lomakkeen tietokenttään.
-
Nostolenkkien paikan sopivuuden voi tarkistaa Sijoituksen esikatselu -painikkeella. Esikatselu päätetään painamalla mitä tahansa painiketta, jolloin määrittelyikkuna tulee jälleen näkyviin.
-
Kuittaa OK.
-
Osoita mitoituksen sijainti.
Tärkeää! Nostolenkkien kapasiteetit tulee varmistaa kyseisen nosto-osan käyttöohjeesta ennen sijoittamista.
Toiminnossa käytettävät asetustiedoston asetukset
-
Nostolenkit, BETONIELEMENTTI_NOSTOLENKIT
