Määritä liitos

Building-sovellus > Rakenne-välilehti > Liitos-ryhmä > Määritä, CONNECTION

Tällä toiminnolla voidaan määrittää liitoksia palkin ja pilarin välille, sekä luoda pilareiden ja palkkien päihin liitososia. Samaa toimintoa käytetään myös liitosten muokkaamiseen.

Toiminto vaatii toimiakseen vähintään yhden Määritä profiili -toiminnolla luodun teräsprofiilin. Profiilien oltava piirrettynä kuvaan liitoksen vaatimassa asennossa.

Tärkeää! Tällä hetkellä liitoksia voidaan tehdä I- ja putkipalkkeihin. Kallistettuja tai kaltevia profiileja ei tueta, eikä viistettyjä päitä huomioida.

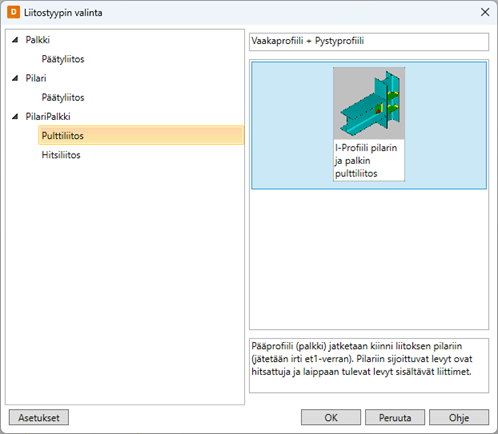

Liitostyypin valinta

Kun toiminto käynnistetään, avautuu dialogi, jossa valitaan liitoksen tyyppi.

Toimi näin:

Valitse vasemmanpuoleisesta listasta, tehdäänkö liitos palkkiin, pilariin vai niiden välille.
Tee tarkentava valinta oikealta puolelta.
Kuittaa ok.
Valitse profiili(t). Osoitus tulee tehdä siitä päädystä, johon liitos tehdään, jos kyseessä on palkki. Valittu liitostyyppi kertoo pilarin päädyn. Kahden osan välillä ensin valitaan vaakaosa.

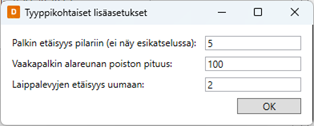

Asetus -painikkeella voidaan määritellä lisäpituus liitinten puristuspituuteen eli liitettävän ulkopuolisen kappaleen paksuus. Mitta on muutettavissa myös jälkikäteen Liittimet -välilehdellä.

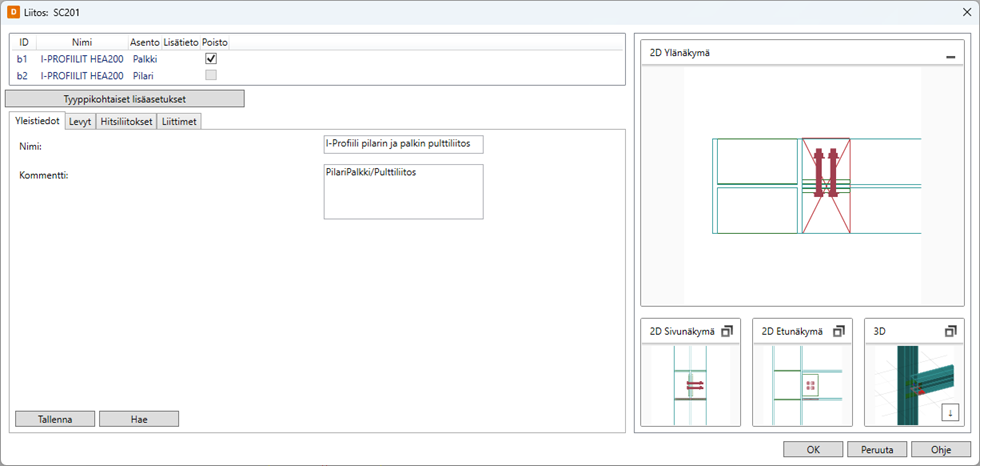

Yleistiedot

Tällä välilehdellä voidaan syöttää profiilille nimi ja siihen liittyvä kommentti. Välilehtien yläpuolella listataan liitokseen liittyvät profiilit.

Esikatselu

Dialogin oikeassa reunassa näytetään liitoksen esikatselu. Katselukulmia on useita 2D:nä ja yksi 3D:nä. Yksi näkymä on aina suurempi ja sitä voi vaihtaa valitsemalla jonkin kolmesta alimmaisesta. Isona olevaa näkymää voi loitontaa ja lähentää. 3D-näkymää voidaan näiden lisäksi pyörittää painamalla hiiren vasemman painikkeen pohjaan esikatselun päällä. 3D-näkymän voi kääntää helposti ylhäältä katsotuksi -painikkeella.

Pakettitallennus

Määritetty symboli/ryhmä voidaan tallentaa myös ns. paketiksi mahdollista toista käyttökertaa varten. Pakettien käsittely tapahtuu painikkeilla Tallenna ja Hae.

Tallenna paketti: Toiminto tallentaa määrittelydialogissa olevat tiedot tekstimuotoiseen (.INI -tyyppiseen) tiedostoon. Paketille syötetään nimi.

Hae paketti: Toiminto aukaisee ruudulle luettelon kaikista tallennetuista paketeista. Luettelosta voidaan valita haluttu paketti, jonka tiedot tulevat tämän jälkeen aktiivisiksi arvoiksi dialogiin.

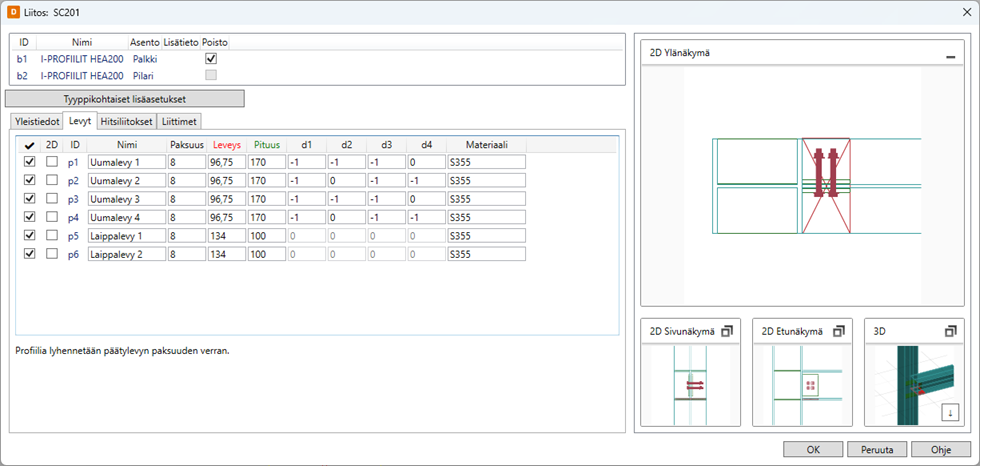

Levyt

Liitokseen voi liittyä levyjä, jotka määritellään tällä välilehdellä. Levyt tulevat luetteloon automaattisesti liitostyypin mukaan. Levyjen muokkauslaajuus riippuu levytyypistä. Valittu levy korostetaan esikatselukuvissa.

Liitoksissa, joissa on päätylevy, profiilia lyhennetään levyn paksuuden verran kun liitos luodaan.

Toimi näin:

: Valitse käytetäänkö kyseistä levyä liitoksessa.
2D: Valitse näytetäänkö levy pohjakuvassa. Vaikka levyä ei näytettäisi pohjakuvassa, se generoituu kuitenkin 3D- ja IFC-malleihin ja kirjautuu luetteloihin.
Levyn voi halutessaan nimetä.
Syötä paksuus
Syötä mittatiedot.
Syötä materiaali.

Levyn leveys- ja pituusmitta annetaan levyn oman koordinaatiston mukaisina mittoina. Muut oletusmitat määräytyvät seuraavasti:

Päätylevy on profiilin mittojen mukainen.
Uumalevyn koon määrittää I-profiilin uuman koko. Uumalevyt ovat oletuksena -1 mm pienempiä.
Laippalevyllä uuman väliin sopiva 100 pitkä levy. Laippalevyt eivät ole muokattavissa.

Levyjen muokkaukseen vaikuttaa levytyyppi. Leveyttä ja pituutta ei aina voi muokata, vaan muut mittatiedot annetaan lisämittoina näihin vakiomittoihin. Esikatselun ylänäkymässä näytetään mittojen suunnat.

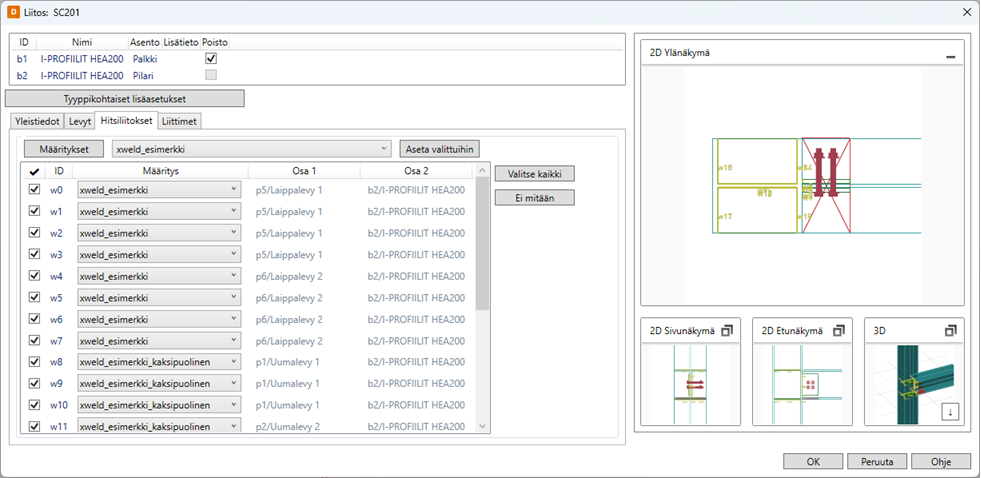

Hitsiliitokset

Tällä välilehdellä määritellään liitoksen hitsisaumat.

Toimi näin:

: Valitse käytetäänkö kyseistä hitsiä liitoksessa.
Valitse käytettävä hitsimääritys. Voit lisätä hitsejä Määritykset -painikkeen kautta.

Hitsin määritys voidaan muuttaa myös useisiin hitseihin samanaikaisesti valitsemalla ensin Valitse kaikki tai pitämällä Ctrl -painike pohjassa ja valitsemalla hitsit listasta, hakemalla sopivan määritys listan yläpuolella olevasta pudotusvalikosta ja painamalla Aseta valittuihin. Valinnat saa poistettua helpoiten Ei mitään -painikkeella.

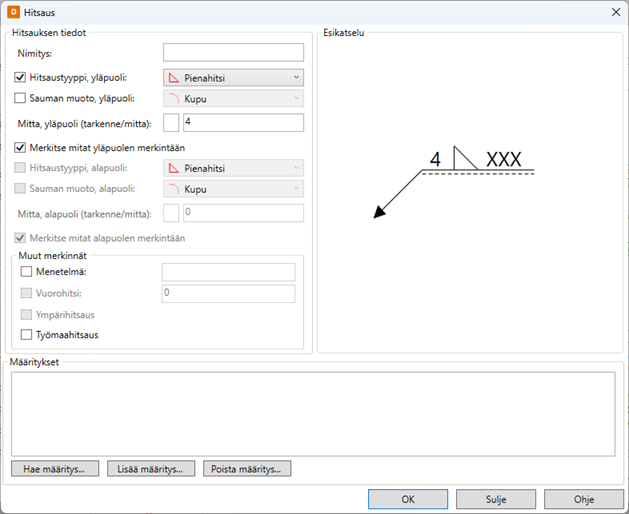

Hitsimääritykset

Hitsimäärityksiä voidaan luoda joko tallennettuina tai sitten luoda yksittäinen määritys, joka on käytössä vain kyseisessä liitoksessa. Määrityksessä käytetään Piirrä hitsaussauma -toimintoa.

Mikäli määritelty hitsi on sellainen, että samanlaista voidaan käyttää myös jatkossa, tallenna hitsin tiedot painamalla painiketta Lisää määritys. Kun samanlaista hitsiä jatkossa tarvitaan, voidaan tallennetun hitsin tiedot hakea painamalla painiketta Hae määritys. Poista määritys -painikkeella voidaan poistaa olemassa oleva määritys.

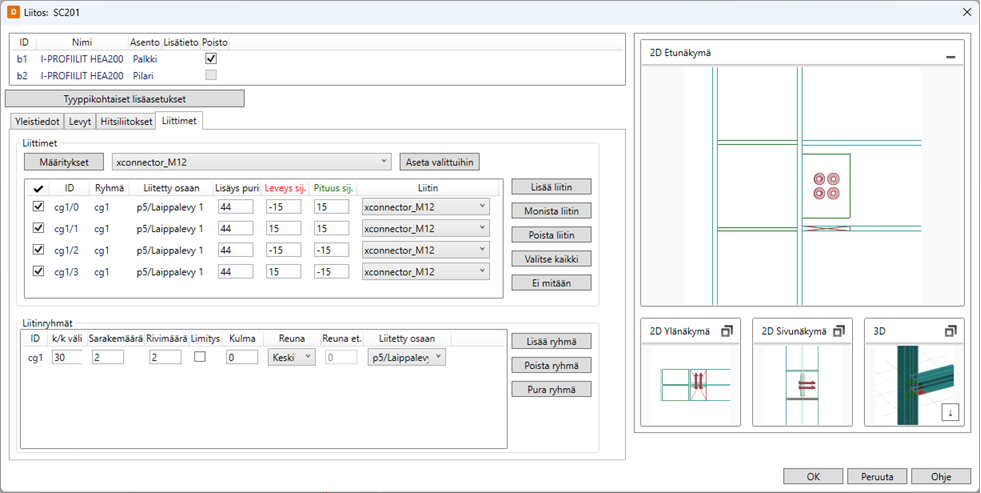

Liittimet

Tällä välilehdellä määritellään liitokseen tulevat liittimet. Ylemmässä listassa näytetään liittimet yksitellen ja alemmassa listassa näytetään liitinryhmät. Liitinryhmään kuuluvat liittimet listataan myös ylemmässä listassa. Liitostyyppi määrittelee oletusliittimet, mutta niitä voidaan muokata. Liittimiä voidaan lisätä/muokata yksitellen tai ryhminä.

Yksittäisiä liittimiä voidaan lisätä listaan Lisää liitin -painikkeella. Jo olemassa olevan voi monistaa Monista liitin -painikkeella ja poistaa Poista liitin -painikkeella.

Toimi näin:

: Valitse käytetäänkö kyseistä liitintä liitoksessa.
Valitse osa, jossa liitin on. Ryhmä tulee olla purettu, jotta tätä pystyy muokkaamaan.
Syötä lisättävä puristuspituus. Oletusarvo määritellään Yleistiedot -välilehdellä.
Syötä liittimen sijainti leveys- ja pituussuunnassa. Koordinaatisto on levyn suuntainen ja mitat ovat liittimen keskeltä.
Valitse käytettävä liitin. Voit lisätä liittimiä Määritykset -painikkeen kautta.

Liittimen määritys voidaan muuttaa myös useisiin liittimiin samanaikaisesti valitsemalla ensin Valitse kaikki tai pitämällä Ctrl -painike pohjassa ja valitsemalla liittimet listasta, hakemalla sopivan määritys listan yläpuolella olevasta pudotusvalikosta ja painamalla Aseta valittuihin. Valinnat saa poistettua helpoiten Ei mitään -painikkeella.

Liitinryhmät

Ryhmien lisääminen tapahtuu Lisää ryhmä -painikkeella ja poisto Poista ryhmä -painikkeella. Ryhmän purkaminen tapahtuu Pura ryhmä -painikkeella, jolloin liittimet muuttuvat yksitellen muokattaviksi. Ryhmän etuna on liittimien sijoittelun ja liitetyn osan valinnan helpottuminen.

Toimi näin:

Syötä liittimien jako, joka on liittimen keskeltä seuraavan liittimen keskelle.
Syötä sarakemäärä.
Syötä rivimäärä.
Valitse limitetäänkö liittimet. Limityksessä joka toinen rivi siirtyy keskelle ja yksi liitin poistetaan liitoksesta.
Syötä ryhmän kulma.
Valitse sijoitetaanko ryhmä keskelle levyä vai johonkin reunaan. Reunan tunnukset näkyvät, kun ottaa esikatseluun sellaisen kuvakulman, jossa levy näkyy edestä/takaa.
Syötä reunaetäisyys, jos reunaksi on valittumuu kuin Keski.
Valitse, mihin levyyn liittimet lisätään.

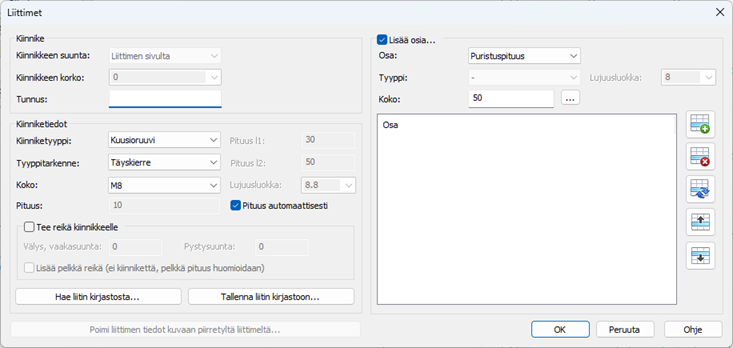

Liitinmääritykset

Liitinmäärityksiä voidaan luoda joko tallennettuina tai sitten luoda yksittäinen määritys, joka on käytössä vain kyseisessä liitoksessa. Määrityksessä käytetään Määritä liitin -toimintoa.

Mikäli määritelty liitin on sellainen, että samanlaista voidaan käyttää myös jatkossa, tallenna liittimen tiedot painamalla painiketta Tallenna liitin kirjastoon. Kun samanlaista liitintä jatkossa tarvitaan, voidaan tallennetun liittimen tiedot hakea painamalla painiketta Hae liitin kirjastosta.

Pohjakuva ja 3D

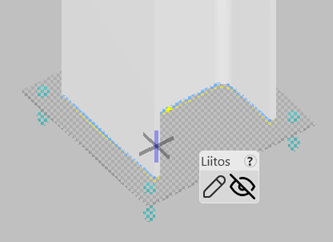

Kun liitos on valmis, se merkitään pohjakuvaan salmiakkikuviolla. Pohjakuvassa voidaan näyttää myös valitut levyt, mutta hitsejä ja liittimiä ei näytetä. Liitosta pääsee muokkaamaan salmiakin kautta.

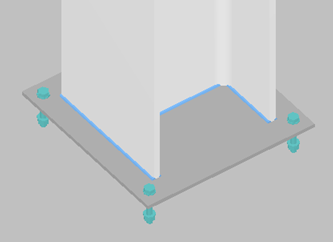

Liittimien sijaintia ja pituutta voidaan tarkastella Reaaliaikainen 3D-toiminnon avulla. Tarvittaessa apuna voi olla myös Visualisointi-ikkuna eli vikkuna.

3D-symbolin sisällä olevat osat ovat eri tasoilla, joten tasohallinnan kautta koko liitos on mahdollista piilottaa tai sitten vain esimerkiksi liittimet.
