Määritä liitoslevy

Building-sovellus > Rakenne-välilehti > Liitos-ryhmä > Naulaus-valikko >Määritä liitoslevy, LIITOSLEVYPARAM

Tällä toiminnolla piirretään liitoslevy parametrisin mittatiedoin.

Toimi näin:

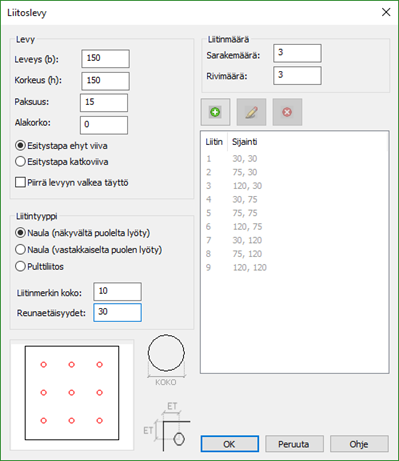

1. Syötä levyn leveys, korkeus, paksuus ja alakorko.

2. Valitse levyn esitystapa.

3. Valitse piirretäänkö levyyn valkoinen täyttö. Valkoinen täyttö piirretään värillä 255. Koska useimmat tulostimet käsittelevät tätä väriä puhtaan valkoisena (eli eivät tulosta sitä), saadaan täytöllä aikaan peittävä efekti.

4. Valitse liitintyyppi.

5. Syötä liitinmerkin koko ja liittimien reunaetäisyydet.

6. Valitse liitinmäärä syöttämällä sarake- ja rivimäärä tai lisää liitin listaan käsin +-painikkeella.

7. Osoita liitoslevyn sijoituspiste. Oletuksena sijoituspiste on levyn keskipisteessä, mutta painamalla Tab-painiketta sijoituspistettä osoitettessa, saadaan sijoituspiste vaihdettua myös levyn nurkkapisteisiin.

8. Osoita/syötä levyn sijoituskulma.

Toiminto piirtää levyn ja kiinnikkeet symboliksi kuvaan. Kiinnikkeiden keskinäiset välit määräytyvät levyn mittojen, liitinmäärien ja reunaetäisyyksien avulla, siten, että liittimille levyyn jäävä tila jaetaan tasan liitinten kesken eli liitinväli vaakasuunnassa ja pystysuunnassa on vakio.

Toiminnossa käytettävät asetustiedoston asetukset

• Liitoslevy, R6KIINNIKKEET
