Varaus

Building-sovellus > Merkinnät-välilehti > Muut merkinnät-ryhmä > Varaus, PUURUNKOVARAUS

Tällä toiminnolla voidaan lisätä varausmerkintä pohjakuvaan.

Varausmerkintä generoituu elementoinnin kautta elementin naamakuvaan, jossa sen avulla voi tehdä elementtiin tarvittavia toimenpiteitä. Varausmerkintöjä voi hyödyntää puu-, CLT- ja betonielementtilomakkeissa, sekä deltapalkkilomakkeissa.

Merkinnän voi lisätä pohjakuvaan kahdella tavalla.

Symbolien merkintä

Toimi näin:

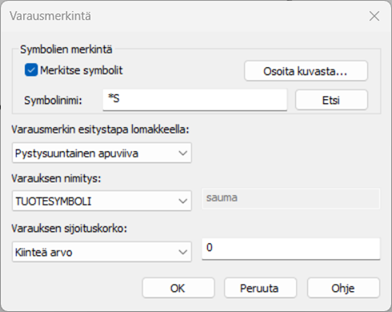

  1. Valitse kohta Merkitse symbolit.

  2. Poimi aikaisemmin sijoitettu symboli kuvasta napsauttamalla Osoita kuvasta...-painiketta (esim. WELDA-tartuntalevy).

  3. Symbolinimi-kenttä täytetään automaattisesti. Etsi-painikkeella lisätään symbolin sisältämät tiedot nimitys- ja sijoituskorko-kenttiin.

  4. Valitse varausmerkinnän esitystapa lomakkeella.

  5. Syötä merkinnälle nimitys tai käytä symbolin/toimittajan nimeä.

  6. Syötä merkinnälle korko tai käytä symbolin/toimittajan korkoa.

  7. Kuittaa OK.

  8. Valitse yksitellen tai aluevalinnalla symbolit, joiden kohdalle varausmerkintä tehdään.

Merkintä lisätään kyseisen symbolin kohdalle, jolloin symbolin paikka lisätään elementtiin.

Merkintä ilman symboleita

Toimi näin:

  1. Valitse varausmerkinnän esitystapa lomakkeella.

  2. Syötä dialogissa merkinnälle nimitys ja korko.

  3. Osoita merkinnän paikka pohjakuvassa.

Merkintä piirtyy pohjakuvaan pisteenä, mutta elementtikuvaan viivamerkinnät piirtyvät arkin laidasta laitaan ulottuvina viivoina, jos esitystavaksi on valittuna pysty- tai vaakasuuntainen apuviiva.

Varausmerkinnän tietoja voi muuttaa Attribuuttien muokkaus -toiminnoilla tai Ominaisuudet-ikkunan kautta. Varausmerkintä piirretään kuvaan käyttäen symboliväriä, joten värin muutos onnistuu sen ominaisuuksia muuttamalla.

Toiminnossa käytettävät asetustiedoston asetukset

  • Varausmerkintä, R9PUURUNKO_VARAUS
