Tallenna ja sijoita omia symboleita

Cabinet Layout  -välilehti > Laitteet-ryhmä >  Symbolit-valikko > Tallenna oma symboli
Cabinet Layout  -välilehti > Laitteet-ryhmä >  Symbolit-valikko > Omat symbolit

Tällä toiminnolla voit luoda omia symboleitasi.

Tärkeää! Omat symbolit tulisi aina tehdä sovelluksen valikoista löytyvillä symbolin luonti -toiminnoilla. CADMATIC Draw'n symbolinluontitoimintoja ei tulisi käyttää CADMATIC Electrical -sovelluksiin liittyvissä symboleissa.

Toimi näin:

  1. Valitse elementit, joista symboli muodostetaan. Jos valituilta elementeiltä löytyy tunnusattribuutti (E_ID), jatka ohjeen kohdasta 3.

  2. Jos valituilla elementeillä ei ole tunnusattribuuttia (E_ID), osoita piste johon tämä attribuutti sijoitetaan.

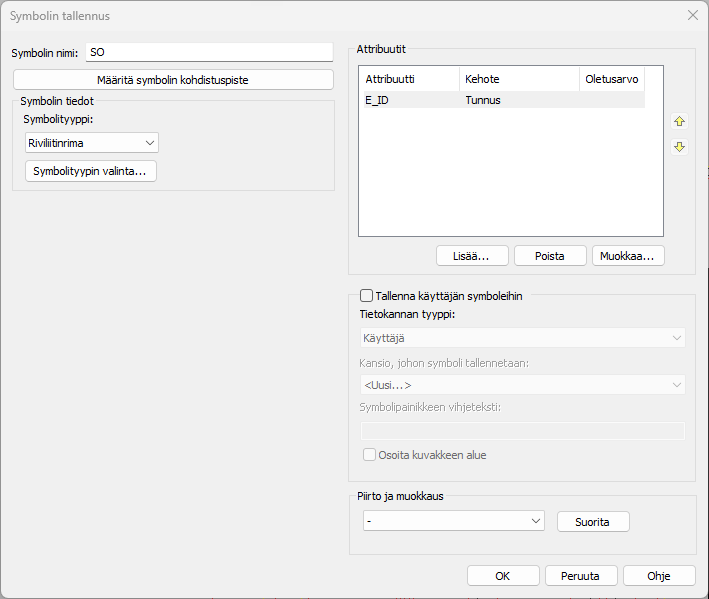

  3. Osoita symbolin kohdistuspiste. Symbolin tallennus -dialogi avautuu.

  4. Syötä symbolin tiedot:

    • Symbolin nimi – Tallennettavan symbolin nimi. Toiminto tarjoaa symbolin nimen alkuun SO -liitettä, mutta voit määrittää nimen täysin itse.

    • Määritä symbolin kohdistuspiste – Määritä symbolin sijoituspiste.

    • Symbolin tiedot

      • Symbolityyppi – Symbolityypistä sovelluksen toiminnot tunnistavat symbolin tietynlaiseksi sähkösymboliksi. Oletusarvoisesti tyyppi on Laite.

      • Symbolityypin valinta – Valitse symbolityypille yksi tai useampi alityyppi.

    • Attribuutit – Jokaiselta symbolilta täytyy löytyä vähintään E_ID -attribuutti (Tunnus). Lisää attribuutteja symbolille napsauttamalla Lisää-painiketta, valitsemalla attribuutti ja antamalla sille mahdollinen oletusarvo. Osoita sitten attribuutin sijoituspiste.

    • Tallenna käyttäjän symboleihin

      • Tietokannan tyyppi – Valitse, tallennetaanko symboli käyttäjän symboleihin vai jaettuun tietokantaan.

      • Kansio, johon symboli tallennetaan – Valitse kuvakevalikko alasvetovalikosta.

      • Symbolipainikkeen vihjeteksti – Kentän teksti näytetään vihjetekstinä, kun hiiren osoitin on symbolin hakupainikkeen päällä. Jos sijoitettavan laitteen kuvaus on tyhjä, haetaan kuvaus tästä kentästä.

      • Osoita kuvakkeen alue – Symbolin hakupainikkeen kuva.

    • Piirto ja muokkaus – Voit tehdä symbolin grafiikalle yksinkertaisia muokkauksia valitsemalla toiminnon alasvetovalikosta ja napsauttamalla Suorita. Kun tarvittava muutos on suoritettu, palataan automaattisesti takaisin oman symbolin tallennukseen.

  5. Napsauta OK-painiketta.

Ohjelma tallentaa symbolin omaan symbolivalikkoosi. Sijoita symboli kuvaan näin:

  1. Valitse Symbolit-valikosta Omat symbolit. Kuvakevalikko avautuu.

  2. Sijoita haluamasi symboli kuvaan kaksoisnapsauttamalla sitä ja osoittamalla kuvasta sijoituskohta.

  3. Lopeta symbolien sijoittaminen painamalla Esc-näppäintä.
