Kaapelityypit

Electrical-välilehti > Hallinta-ryhmä > Kaapelityypit

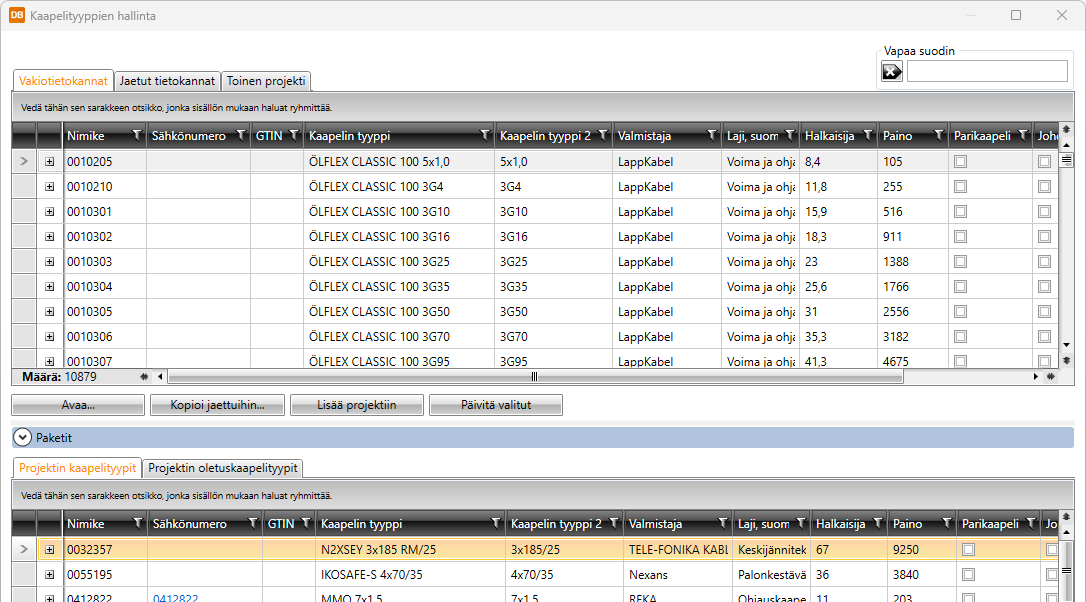

Tällä toiminnolla voit valita projektissa käytettävät kaapelityypit. Voit valita kaapelityypit kaapelitietokannasta tai tuoda ne toisesta projektista.

Voit suodattaa kaapelityyppejä vapaan suotimen avulla. Voit poistaa suodinarvot kentän vieressä olevalla painikkeella.

Vakiotietokannassa olevat kaapelit eivät ole käyttäjän muokattavissa.

• Avaa – Avaa valitun kaapelin tarkasteltavaksi (vakiotietokannat).

• Muokkaa – Avaa valitun kaapelin muokattavaksi (jaetut tietokannat).

• Kopioi – Tekee valitusta kaapelista kopion. Kopio tehdään aina jaettuun tietokantaan.

• Poista – Poistaa valitun kaapelityypin (jaetut tietokannat).

• Tuo – Tuo kaapelityyppejä toisista tietokannoista jaettuihin tietokantoihin.

• Lisää projektiin – Lisää valitun kaapelityypin projektiin. Lisäys voidaan tehdän myös kaksoisnapsauttamalla riviä.

• Päivitä valitut – Päivittää projektiin valittujen kaapelityyppien tiedot kaapelitietokantaan tehtyjen muutosten mukaiseksi.

Projektin kaapelityypit

Välilehdellä voidaan valita, käsitelläänkö projektin kaapelityyppejä vai kaikille projekteille yhteisiä oletuskaapelityyppejä.

• Uusi – Luo projektiin uuden kaapelityypin.

• Muokkaa – Projektin (oletus)kaapelityypin muokkaus.

• Päivitä valitut – päivittää projektin kaapelityyppeihin tehdyt muutokset projektin kaapeleille.

• Poista projektista – Poistaa valitun kaapelityypin projektin kaapelityypeistä.

• Tuo projektiin – Tällä toiminnolla kaapelityyppejä voidaan tuoda toisesta projektitietokannasta.

• Vie oletuskaapelityypiksi – Vie kaapelin käyttäjän tietokantaan, jolloin kyseinen kaapeli lisätään oletusarvoisesti uuteen projektiin.
