Määritä virtatieasetukset omiin piirustuspohjiisi

Electrical-välilehti > Piirustuspohjat ja nimiöt  -ryhmä > Hallinta

Tällä toiminnolla voit määrittää omaan piirustuspohjaasi virtatieasetukset. Mikäli kuvasta löytyy pohja, jolla on virtatieasetukset, niitä käytetään kuvan kaikilla lehdillä.

Toimi näin:

1. Valitse Ryhmä-alasvetovalikosta Käyttäjän pohjat.

2. Valitse piirustuspohja, jolle haluat määrittää virtatieasetukset.

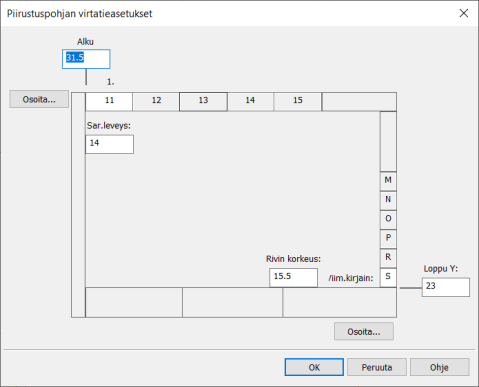

3. Napsauta Virtatieasetukset-painiketta. Piirustuspohjan virtatieasetukset  -dialogi avautuu.



4. Osoita piirustuspohja.

5. Osoita ensimmäisen sarakkeen leveys ja syötä ensimmäinen numero.

6. Osoita viimeisen rivin korkeus ja syötä viimeinen kirjain.

7. Napsauta OK-painiketta.

Virtatieasetukset tallennetaan piirustuspohjasymboliin yleisattribuuttina.
