Electrical-välilehti > Piirustuspohjat ja nimiöt -ryhmä > Sijoita |
|
|
Layout-välilehti > Pohjat ja lehdet -ryhmä > Sijoita |
Single-line-välilehti > Pohjat ja lehdet -ryhmä >  (Sijoita oletuspohja/-nimiö) |
|
| Distribution Board -välilehti > Pohjat ja lehdet -ryhmä > (Sijoita oletuspohja/-nimiö) |
|
| Schematics-välilehti > Pohjat ja lehdet -ryhmä > (Sijoita oletuspohja/-nimiö) |
|
| Cabinet Layout -välilehti > Pohjat ja lehdet -ryhmä > (Sijoita oletuspohja/-nimiö) |
Näillä toiminnoilla voit sijoittaa kuvaan piirustuspohjien/nimiöiden hallinnassa määritetyn oletuspiirustuspohjan (kaaviosovelluksissa) tai oletusnimiön (tasopiirustuksissa).
Kaaviosovelluksissa voit luoda kuvaan SLEHTI1-tason ja sijoittaa oletuspiirustuspohjan tälle lehdelle.
Sijoita oletusnimiö Layout-sovelluksessa seuraavasti:
-

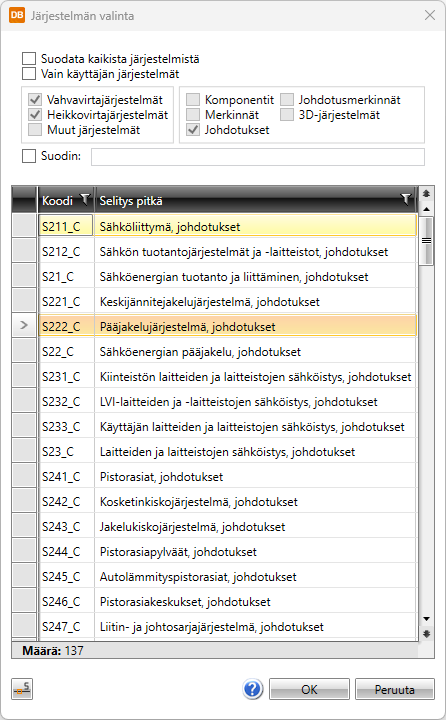

Valitse Järjestelmän valinta -dialogista järjestelmä, johon nimiö sijoitetaan. NSS:n suositusjärjestelmä nimiölle on Muut järjestelmät > SA112_, Otsikkotaulu.
-
Sijoita nimiö haluttuun paikkaan kuvassa.
Nimiön kokoa voi muokata esim. tuplaklikkaamalla nimiösymbolia ja muokkaamalla X- ja Y-kokokertoimia.
