Layout-välilehti > 3D ja näkymä -ryhmä >
3D-toiminnot-valikko >
3D-symbolitoiminnot-valikko > 3D-seinän piirto

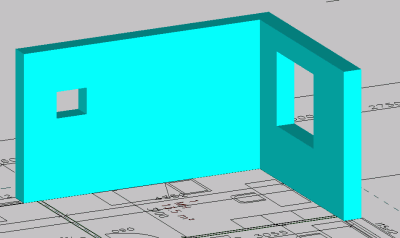

3D-seinän piirtotoiminnolla voit piirtää kolmiulotteista seinärakennetta osoittamalla seinän nurkkapisteet kuvasta. Seinä piirtyy 3D-pinnoista koostuvina seinäkohtaisina elementteinä. 3D-seinien avulla kuva saadaan havainnollisemmaksi erityisesti generoitaessa muita 3D-elementtejä (pistorasiat, kytkimet, johtotiet) kuvaan.
Toimi näin:
-

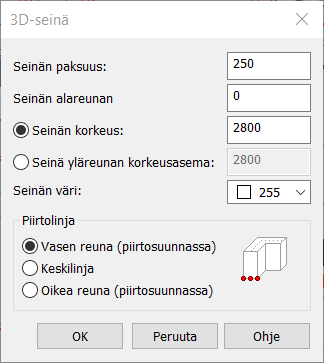

Anna seinän paksuus, seinän alareunan korkeusasema ja seinän korkeus tai seinän yläreunan korkeusasema sekä seinän piirtoväri.
-
Valitse seinän piirtolinjaksi vasen, keski tai oikea. Piirtolinja määrää mihin seinä piirtyy suhteessa osoitettuun piirtolinjaan.
-
Paina OK. Valitse seinän alkupiste piirtolinjan valinnan mukaisesti vasemmasta reunasta, keskeltä tai oikeasta reunasta.
-
Piirrä seinää osoittamalla seinän nurkkapisteet järjestyksessä.
-
Lopeta piirto painamalla Enteriä.
Ovi- ja ikkuna-aukot voidaan toteuttaa piirtämällä seinä useammassa osassa. Aukkojen kohtaan piirretään seinälle erikseen ikkunan ylä- ja alapuolinen osa asettamalla seinän ylä- ja alareunojen korkeusasemat sopivasti.
