Muokkaa johtoteitä ja johtotienousuja

Layout-välilehti > Johtotiet-ryhmä > Muokkaa

Tällä toiminnolla voit muokata johtoteitä ja johtotienousuja. Muokkaus aktivoituu valintanauhan toiminnon lisäksi silloin, kun kuvasta valitsee johtotien tai johtotienousun osan. Oikea muokkaustoiminto avautuu perustuen kuvasta muokattavaksi valitsemiisi elementteihin.

Aloita valitsemalla muokattavat johtotiet. Voit tehdä valintoja myös seuraavilla tavoilla:

  • Valitse koko johtotieverkosto näppäinyhdistelmällä Ctrl + Shift +A. Toiminto valitsee johtotieverkoston eli kaikki valittuun johtotien osaan kytketyt johtotiet.

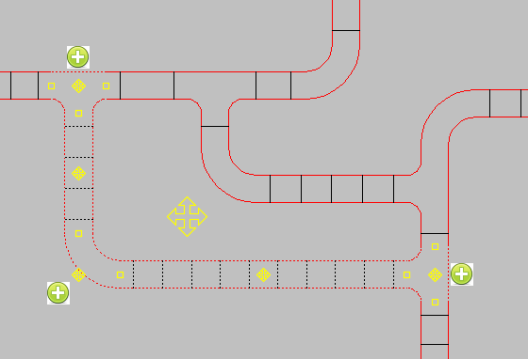

  • Valitse lyhin reitti kahden pisteen välillä: valitse ensin johtotieosa, josta aloitetaan, ja paina sitten Ctrl- ja Shift -näppäimet pohjaan ja valitse päätöspiste. Jos valitsemiesi johtotieosien väliltä löytyy useampia reittejä, valitaan näistä lyhin.

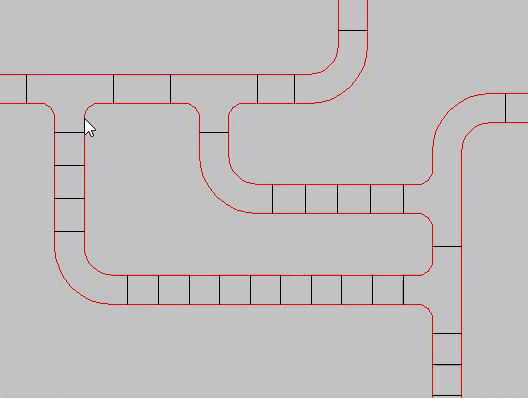

  • Laajenna nykyistä valintaasi pitämällä näppäinyhdistelmää Ctrl ja Shift pohjassa ja käytä sitten nuolinäppäimiä osoittaaksesi suunnan, johon haluat laajentaa valintaa:

Valittujen johtoteiden nykyiset asetukset ja arvot tulevat näkyviin ja ovat muokattavissa Johtotie-ikkunassa. Ikkunaan muutetut arvot muokkaavat valittuja johtoteitä reaaliaikaisesti. Jos valituissa elementeissä on useita eri arvoja, kuten korkoja, arvojen muuttaminen näiden osalta on estetty. Alasvetovalikko näyttää tällaisten valintojen kohdalla Useita arvoja.

Tietojen muokkaamisen lisäksi voit siirtää, venyttää, jatkaa ja yhdistää johtoteitä sekä kopioida niitä pystysuunnassa.

Lue lisää:

Siirrä ja venytä

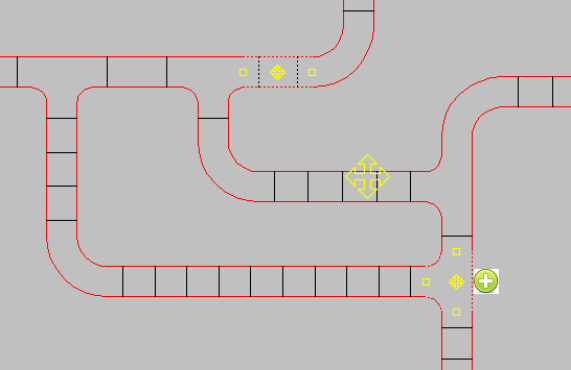

Kun valitset kuvasta johtoteitä, johtotien eri osissa näkyy siirtonuolia sekä neliskulmaiset tartuntakahvat. Suuremmalla siirtonuolella voit siirtää kaikkia valitsemiasi osia samanaikaisesti.

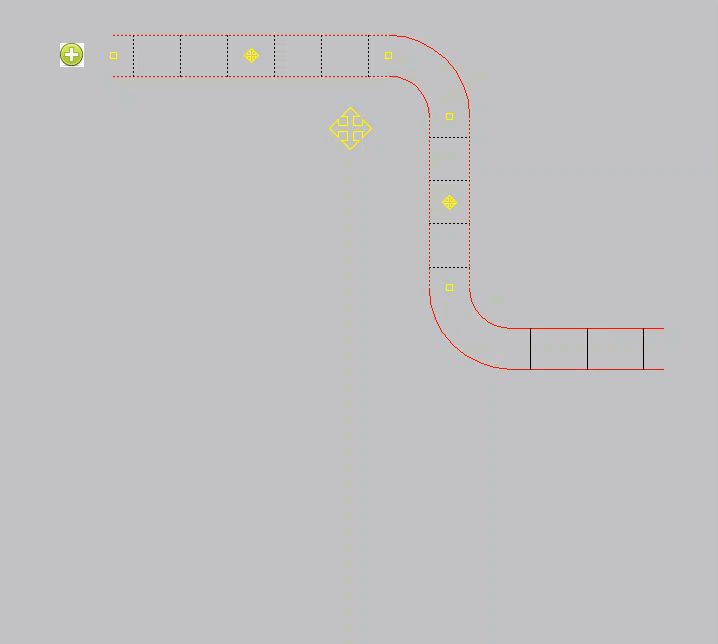

Siirrä valitsemasi johtotieosat napsauttamalla siirtonuolta ja raahaamalla ne haluamaasi paikkaan. Hyväksy siirto napsauttamalla. Jos siirrettäviin johtotieosiin on kytketty muita johtoteitä, venytetään näitä automaattisesti niin, että johtotiet säilyvät yhtenäisinä.

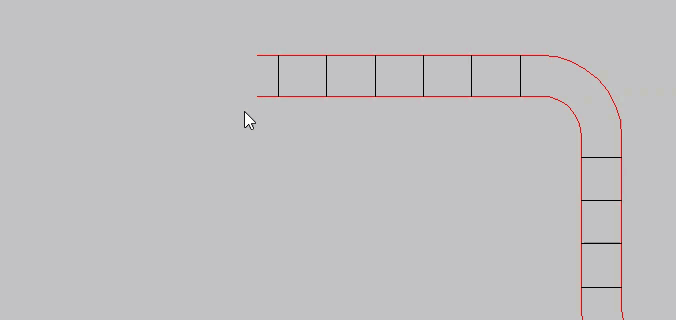

Tee varsinainen venytys käyttäen neliskulmaista tartuntakahvaa. Napsauta tartuntakahvaa, raahaa johtotien pääty haluamasi mittaiseksi ja hyväksy muutos hiiren vasemmalla painikkeella. Voit tehdä venytyksen johtotien päädystä tai johtotien keskellä olevasta liitoskohdasta, jolloin venytys koskee molempia pisteeseen kytkettyjä osia.

Voit vaihtaa venytyssuuntaa Tab-näppäimellä. Tiloja on kolme: venytys pystysuunnassa (vain 3D-näkymässä/geometrialla), venytys vaakasuunnassa käyttäen johtotien alkuperäistä suuntaa ja venytys vaakasuunnassa vapaasti osoitetussa kulmassa.

Jatka piirtämistä

Voit jatkaa kuvassa olevan johtotien piirtoa -painikkeella. Toiminto luo uuden johtotieosan alkamaan edellisen johtotieosan päätepisteestä. Piirtotyyli otetaan jatkettavalta johtotieltä.

Yhdistä

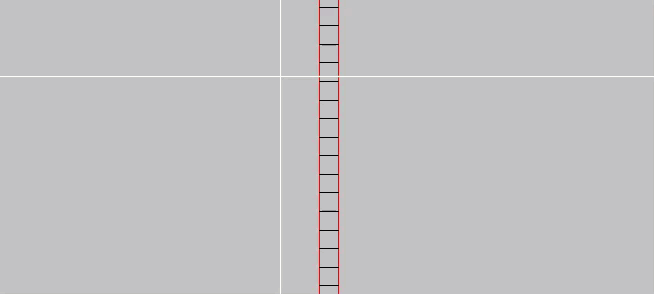

Jos johtotie piirretään loppumaan toiseen johtotiehen tai piirretään johtotien yli, voidaan johtotiet yhdistää automaattisesti T-kappaleella tai X-kappaleella. Yhdistämiseen vaikuttaa seuraavat asiat:

  • Johtotiepiirron lisäasetus Automaattinen kytkentä: Jos tämä asetus ei ole aktiivisena, yhdistämistä ei tehdä automaattisesti. Yhdistämisen saa tilapäisesti päälle tai pois pitämällä Alt Gr -näppäintä alaspainettuna. Jos asetuksissa Automaattinen kytkentä on päällä, AltGr -näppäin poistaa sen käytöstä tilapäisesti ja päinvastoin.
  • Johtoteillä sama korko: Jos johtotiet kulkevat samassa korossa ja piirto päätetään toiseen johtotiehen, yhdistetään johtotiet T-kappaleella tai jos piirto suoritetaan toisen johtotien yli, yhdistetään ne X-kappaleella.
  • Johtoteillä eri korko: Jos johtotiet kulkevat eri koroissa, yhdistetään johtotiet Y-kappaleella jos piirto päätetään toiseen johtotiehen. Jos piirto tehdään johtotien yli, ei yhdistämistä tehdä vaan johtotiet risteävät eri koroissa.

Kaksi olemassa olevaa johtotietä voidaan yhdistää tietyin rajoituksin. Yhdistettävien johtoteiden on täytettävä mm. seuraavat kriteerit:

  • Johtoteiden on oltava samaa tyyppiä.
  • Johtoteillä on oltava yhteinen näennäinen leikkauspiste.
  • Johtoteiden korko ja kiertokulma oltava samat.
  • Yhdistettävien johtoteiden päät on oltava suoria, mutkien tai haarakappaleiden yhdistäminen ei ole mahdollista.

Voit yhdistää johtoteitä myös valitsemalla johtotien, napsauttamalla sitä hiiren kakkospainikkeella ja valitsemalla Yhdistä-valikosta sopivan yhdistämistavan:

  • Yhdistä toiseen samassa kulmassa venyttämällä – Yhdistä johtotie toiseen johtotiehen alkuperäisessä kulmassa venyttämällä alkuperäistä johtotietä.
  • Yhdistä toiseen samassa kulmassa uudella osalla – Yhdistä johtotie toiseen johtotiehen alkuperäisessä kulmassa lisäämällä uusi johtotieosa yhdistettävien johtoteiden välille.
  • Yhdistä lähimmät päätepisteet venyttämällä – Yhdistä johtotie toisen johtotien lähimpään päätepisteeseen venyttämällä alkuperäistä johtotietä.
  • Yhdistä lähimmät päätepisteet uudella osalla – Yhdistä johtotie toisen johtotien päätepisteeseen lisäämällä uusi johtotieosa yhdistettävien johtoteiden välille.

Kopioi pystysuunnassa

Voit tehdä kuvassa olevasta johtotiestä haluamasi määrän kopioita annetulle välille.

Toimi näin:

  1. Valitse johtotie, napsauta hiiren kakkospainiketta ja valitse Kopioi johtoteitä pystysuunnassa. Kopioi johtoteitä pystysuunnassa  -dialogi avautuu.

  2. Määrittele kopioiden määrä.

  3. Määrittele kopioiden väli.

  4. Jos haluat jättää kopioidut johtotiet valituksi muokkausta varten, valitse Muokkaa kopioituja kopioinnin jälkeen.
  5. Napsauta OK-painiketta. Toiminto tekee johtotien kopion lisäämällä alkuperäisen johtotien korkoon annetun välin. Näin jatketaan kunnes haluttu kopiomäärä on saavutettu.
