Luo keskuskaaviokuva

Aloitetaan keskuskaavion tekeminen luomalla uusi tyhjä kuva, johon luodaan keskuskaavio pistorasiakeskukselle.

Toimi näin:

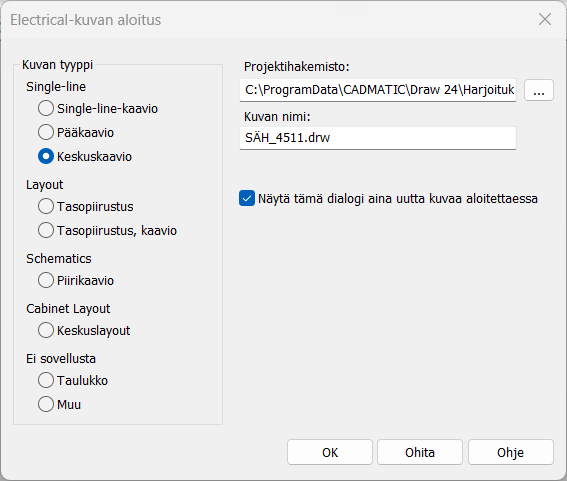

1. Valitse Electrical-välilehti > Dokumentit-ryhmä > Uusi. Ohjelma avaa uuden kuvavälilehden, ja Electrical-kuvan aloitus  -dialogi avautuu.

2. Valitse Single-line-kohdan alta kuvan tyypiksi Keskuskaavio.

3. Napsauta Projektihakemisto-kentän vieressä olevaa -painiketta. Resurssienhallintadialogi avautuu.

4. Navigoi kansioon [CADMATIC-hakemisto]\Harjoitukset\Electrical.

5. Luo uusi kansio nimeltä Keskuskaavioharjoitus.

6. Valitse kansio projektihakemistoksi.

7. Syötä kuvan nimeksi SÄH_4511.drw.



8. Napsauta OK-painiketta.
