Täytä rivit

Keskuskaaviopohjien rivit voidaan täyttää helposti täyttöohjelman avulla. Kaksoisnapsauttamalla riviä pääset syöttämään kenttiin arvoja. Tekstit tallentuvat muistiin, ja aikaisemmin käytetyt tekstit ovat valittavissa alasvetovalikosta.

Vinkki: Valitse tekstejä syöttäessäsi alasvetolistasta lähin vastaava teksti ja muokkaa se oikeaksi.

Toimi näin:

1. Valitse Distribution Board  -välilehti > Piirustuspohjat ja nimiöt  -ryhmä > Muokkaa.

2. Kaksoisnapsauta tulevan syötön riviä.

3. Täytä tekstit kenttiin:

   • Osoite – Syöttö keskukselta PK

   • Johdotus, tyyppi – AMCMK 4x70+21Cu



4. Hyväksy tiedot napsauttamalla OK-painiketta.

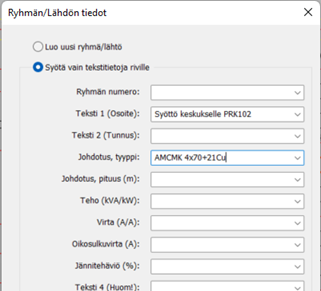

5. Kaksoinapsauta lähtevän syötön riviä.

6. Täytä tekstit kenttiin:

   • Osoite – Syöttö keskukselta PRK1.2

   • Johdotus, tyyppi – Valitse alasvetovalikosta AMCMK 4x70+21Cu.

7. Hyväksy tiedot napsauttamalla OK-painiketta.

8. Kaksoinapsauta ryhmän 1 riviä ja anna tiedot:

   • Osoite – 3~ pistorasia 63A

   • Virta – C63A

9. Hyväksy tiedot napsauttamalla OK-painiketta.

10. Kaksoinapsauta ryhmän 2 riviä ja anna tiedot:

    • Osoite – 3~ pistorasia 32A

    • Virta – C32A

11. Hyväksy tiedot napsauttamalla OK-painiketta.

12. Kaksoinapsauta ryhmän 3 riviä ja anna tiedot:

    • Osoite – 3~ pistorasia 16A

    • Virta – C16A

13. Hyväksy tiedot napsauttamalla OK-painiketta.

14. Kaksoinapsauta ryhmän 4 riviä ja anna tiedot:

    • Ryhmän numero – 3.1

    • Osoite – 1~ pistorasia 16A

    • Virta – Valitse alasvetovalikosta C16A.

15. Hyväksy tiedot napsauttamalla OK-painiketta.

16. Kaksoinapsauta ryhmän 5 riviä ja anna tiedot:

    • Ryhmän numero – 3.2

    • Osoite –Valitse alasvetovalikosta 1~ pistorasia 16A

    • Virta – Valitse alasvetovalikosta C16A.

17. Hyväksy tiedot napsauttamalla OK-painiketta.

18. Kaksoinapsauta ryhmän 6 riviä ja anna tiedot:

    • Ryhmän numero – 3.3

    • Osoite – Valitse alasvetovalikosta 1~ pistorasia 16A

    • Virta – Valitse alasvetovalikosta C16A.

19. Hyväksy tiedot napsauttamalla OK-painiketta.
