Lisää lattialämmitys

Sijoitetaan kuvaan seuraavaksi ulkoalueiden sulanapitokaapeleita lattialämmitystoiminnolla.

Toimi näin:

1. Valitse Layout-välilehti > Laitteet-ryhmä > Symbolitoiminnot-valikko > Lämmittimet-valikko > Kaapelointi suorakaidealueeseen.

2. Osoita lämmitettävä alue:

   1. Osoita alueen ensimmäinen piste ovenpielen reunasta läheltä seinää.

   2. Syötä toinen piste suhteellisena etäisyytenä: @4000,-1000.

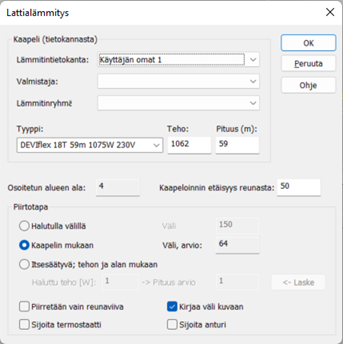

   Lattialämmitys-dialogi avautuu.

3. Syötä käytettävä kaapelivalmistaja ja -tyyppi.

   • Lämmitintietokanta – Käyttäjän omat 1–9

   • Valmistaja – DEVIflex

   • Lämmitinryhmä – 81 Lämmityslaitteet

   • Tyyppi – DEVIflex 18T 59m 1075m 230V



4. Syötä kaapeloinnin etäisyydeksi reunasta 50.

5. Valitse piirtotavaksi Kaapelin mukaan.

6. Valitse Kirjaa väli kuvaan.

7. Napsauta OK-painiketta.

8. Osoita lyhyemmän reunan sisempi viiva.

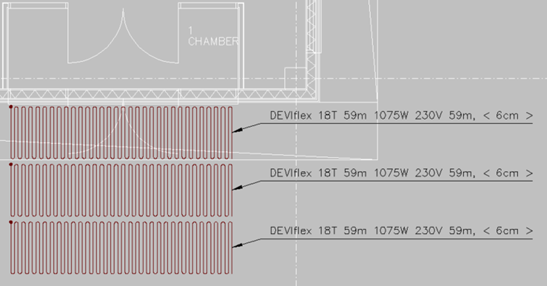

9. Sijoita viiteteksti kuvaan osoittamalla ensin viiteviivan alkupiste ja sitten loppupiste.

10. Kopioi lämmitintä 1 metrin välein alaspäin:

    1. Valitse lämmityskaapeli ja viiteviiva.

    2. Hyväksy valinta hiiren kakkospainikkeella, ja valitse avautuvasta valikosta Kopioi.

    3. Näytä kohdistuspiste jostakin kohtaa kuvasta.

    4. Syötä siirtymäksi @0,-1000.

    5. Syötä uudeksi siirtymäksi @0,-1000.

       Vinkki: Saat komentoriville viimeksi käyttämäsi komennot helposti painamalla näppäimistön nuolta ylös.

    6. Lopeta kopiointi painamalla Esc-näppäintä.
