Positiointi

Positiotieto liitetään aina valaisin- tai lämmitinsymbolin positioattribuuttiin. Positiotieto voidaan täyttää käsin tai erillisellä toiminnolla, jolla on helppo jälkikäteen positioida useampia valaisimia ja lämmittimiä. Samalla voidaan kuvaan sijoittaa positiomerkintä kaikille valituille valaisimille.

Harjoitellaan seuraavaksi positiointia sijoittamalla kuvaan valaisinpositiomerkkejä.

Toimi näin:

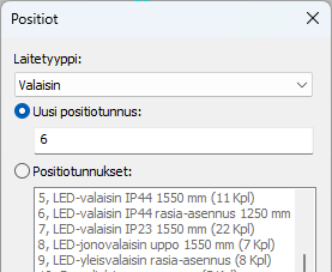

1. Valitse Layout-välilehti > Positiointi-ryhmä > Laite. Positiot-dialogi avautuu.

2. Valitse laitetyypiksi Valaisin.

3. Syötä uudeksi positiotunnukseksi 6.



4. Napsauta OK-painiketta.

5. Valitse kuvasta valaisinsymbolit, joille haluat sijoittaa position 6, ja paina Enteriä.

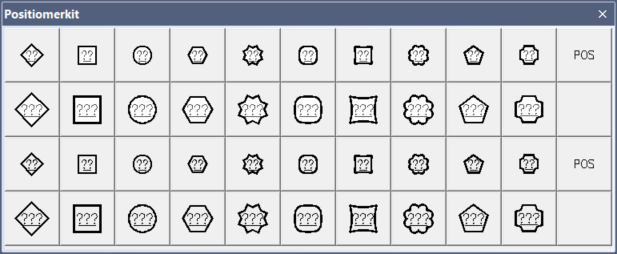

6. Valitse käytettävä positiomerkki (ylärivi, vasen reuna).



7. Sijoita vastaavasti merkinnät (4 kpl) myymälätilan tuulikaapin edustan valaisimille syöttäen uudeksi positionumeroksi 7.

8. Sijoita merkinnät (2 kpl) tuulikaapin valaisimille.
