Layout-välilehti > Merkinnät-ryhmä >  Kaapeli-valikko > Merkitse/poimi johdotustiedot, tang.teksti |
| Layout-välilehti > Merkinnät-ryhmä > Kaapeli-valikko > Merkitse/poimi johdotustiedot, viiteviiva |
| Layout-välilehti > Merkinnät-ryhmä > Kaapeli-valikko > Merkitse/poimi johdotuksen tunnukset, viiteviiva |

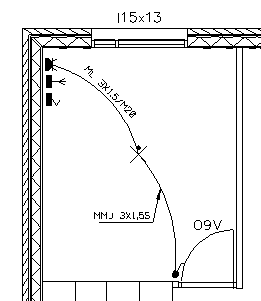

Näillä toiminnoilla voidaan johdotustiedot merkitä näkyville kuvassa olevan johdotuksen yhteyteen.
Toimi näin:
-
Osoita johdotus, josta tiedot poimitaan.
-
Osoita tangentiaalisen tekstin tai viiteviivan paikka kuvassa.
Toiminnon aikana johdotukset, joilla on johdotustietoa, korostetaan kuvassa korostusvärillä. Tällöin nähdään, mille johdotuksille on liitetty johdotustiedot. Toiminto muodostaa johtimesta ja johdinmerkinnästä ryhmän, joka päivittää johdinmerkintätiedot automaattisesti johdintietojen muuttuessa.
Huom! Jos johdotustiedot poimitaan vanhalta johdotukselta tai sähköverkkokaapelilta, merkinnästä tulee staattinen eikä se päivity automaattisesti jos johdintietoa muutetaan.
