Layout-välilehti > Positiointi-ryhmä > Laite |
Tällä toiminnoilla voit lisätä laitteelle positiotiedon, joka voidaan tuoda näkyviin laitteen viereen tekstinä tai positiomerkin muodossa.
Voit aloittaa toiminnon myös kirjoittamalla komentoriville komennon TASPOSITIOT ja sitten UUSI.
Toimi näin:
-

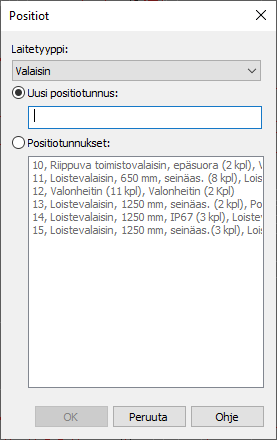

Valitse laitteen tyyppi Laitetyyppi-listalta. Listalla näkyy ainoastaan laitetyypit, joita löytyy projektista.
-
Anna uusi positionumero, tai valitse Positiotunnukset ja sitten olemassa oleva positio listalta.
-
Napsauta OK-painiketta.
-
Osoita kuvasta positioitavat laitteet.
-
Hyväksy valinta painamalla Enter-näppäintä. Kuvakevalikko avautuu.
-
Valitse positiomerkinnän symboli. Ohjelma positioi valitsemasi laitteet.
