Piirrä LED-nauhaa

Layout-välilehti > Laitteet-ryhmä >  Symbolitoiminnot-valikko > Valaisimet-valikko > LED-nauha

Tällä toiminnolla voit piirtää kuvaan LED-nauhaa. LED-nauhalle voi määritellä leveyden ja korkeuden sekä muut ominaisuudet, kuten muillekin valaisimille.

Toimi näin:

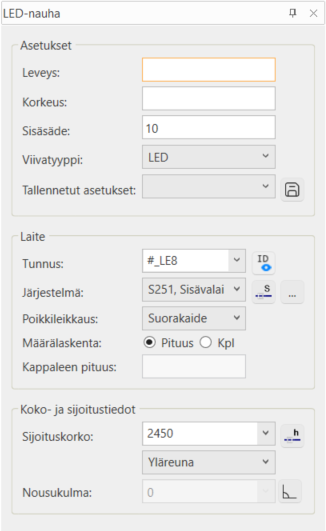

1. Aloita toiminto. LED-nauha-ikkuna avautuu.



2. Määrittele haluamasi ominaisuudet.

   • Voit tallentaa asetukset: napsauta -painiketta ja anna asetuksille nimi.

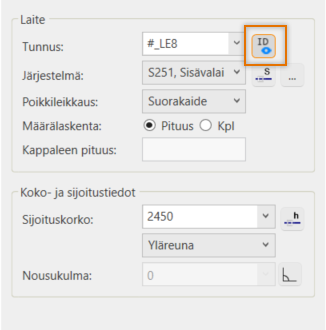

   • (Vaihda tunnuksen näkyvyys päälle pois)  -painikkeella voit määrittää, näytetäänkö tunnus kuvassa. Kun tunnus on valittu näytettäväksi, painike on korostettu.



   • Voit valita järjestelmän kuvasta -painikkeella tai Järjestelmän valinta  -dialogista -painikkeella.

   • Voit valita sijoituskoron kuvasta -painikkeella.

   • Voit asettaa pakotuksen päälle ja pois -painikkeella. Kun pakotus on päällä, painike on korostettu.

3. Piirrä LED-nauha kuvaan antamalla pisteet.

   • Voit vaihtaa suorasta viivasta kaareksi ja päinvastoin Tab-näppäimellä.

   • Voit vaihtaa duunnan näppäinyhdistelmällä Ctrl + S tai Ctrl + <>.

LED-nauhan piirrosta syntyy uusi laite, jolla on laitetunnus.
