Hallitse ristiviittauksia

Schematics-välilehti > Merkinnät-ryhmä >  Viittaukset-valikko > Määritä ristiviittauksen primääriobjekti

Schematics-välilehti > Merkinnät-ryhmä >  Viittaukset-valikko > Määritä ristiviittauksen sekundääriobjekti

Schematics-välilehti > Merkinnät-ryhmä >  Viittaukset-valikko > Poista ristiviittausmääritykset

Schematics-välilehti > Merkinnät-ryhmä >  Viittaukset-valikko > Tee ristiviittaus kahden pisteen välille

Näillä toiminnoilla voit määrittää ja poistaa ristiviittauksia:

• Määritä ristiviittauksen primääriobjekti – Määritä ristiviittauksen primääri- eli pääobjekti. Primääriobjekti on yleensä esim. kontaktori. Jos symbolilla on E_CROSSREF-attribuutti, ristiviittaustekstit kirjataan sille ja samalla kyseinen attribuutti sytytetään. Jos valitset, että viittaukset tulevat kootun esityksen pinneihin, E_CROSSREF-attribuutti sammutetaan.

  Sekundääriobjektien sijainnin voi määritellä päivitettäväksi joko osoitettuun pisteeseen tai primääriobjektisymbolin attribuutteihin (kontaktori).

• Määritä ristiviittauksen sekundääriobjekti – Määritä ristiviittauksen sekundääriobjekti. Sekundääriobjektiksi ei tarvitse määritellä esim. kontaktorin koskettimia, koska ne ovat automaattisesti sekundääriobjekteja. Primääri- ja sekundääriobjektit tunnistavat toisensa tunnusattribuutin arvon avulla, joten sekundääriobjektiksi määriteltävällä symbolilla on aina oltava tunnusattribuutti.

• Poista ristiviittausmääritykset – Poista primääri-/sekundääriobjekteilta ristiviittausmääritykset.

• Tee ristiviittaus kahden pisteen välille – Tee yleinen viittaus kahden kuvan pisteen välille.

  Näytä/piilota ohjeet

  Toimi näin:

  1. Osoita viittauksen lähtöpiste.

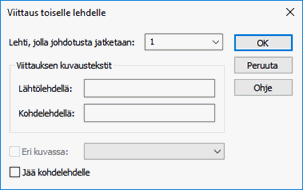

  2. Valitse lehti, jolla viittausta jatketaan, ja osoita kohdelehdeltä viittauksen päätepiste.

     • Lehti, jolla johdotusta jatketaan: Viittauksen päätepisteen lehti. Lehti voi olla myös sama kuin lähtölehti.

     • Viittauksen kuvaustekstit: Vapaamuotoiset tekstit viittauksen lähtö- ja päätepisteeseen.

     • Eri kuvassa: Vittaus päättyy toisen kuvan lehdelle.

     • Jää kohdelehdelle: Palaa kohdepisteen sijoituksen jälkeen takaisin lähtölehdelle.

  3. Napsauta OK-painiketta.
