Piirrä kiskosto, tulot ja lähdöt sekä sijaintirajaus

Keskukset ja ryhmät  -projektipuun Piirrä kiskosto kuvaan  -toiminnolla voit sijoittaa kuvaan kiskoston, sen tulot ja lähdöt sekä tarvittaessa sijaintirajauksen.

Toimi näin:

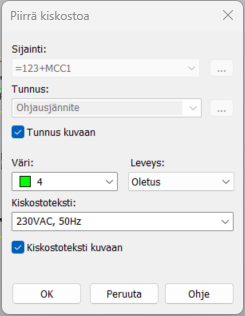

  1. Napsauta haluamaasi kiskostoa hiiren kakkospainikkeella ja valitse Piirrä kiskosto kuvaan. Piirrä kiskostoa  -dialogi avautuu.

  2. Muuta tietoja tarpeen mukaan.

    • Sijaintia ja tunnusta ei voi muuttaa.

    • Voit valita viivan leveydeksi 0.25, 0.35, 0.50, 0.70, 1.00, 1.40 tai 2.00.

  3. Napsauta OK-painiketta.

  4. Osoita kiskoston alkupiste.

  5. Osoita kiskoston päätepiste.

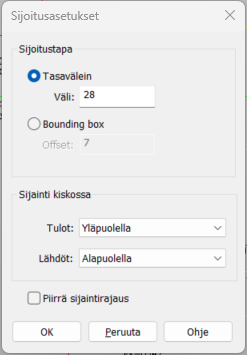

  6. Paina Enteriä. Sijoitusasetukset-dialogi avautuu.

  7. Valitse lähtöjen ja tulojen sijoitustapa ja sijainti kiskostossa.

  8. Jos haluat piirtää sijaintirajauksen, valitse Piirrä sijaintirajaus.

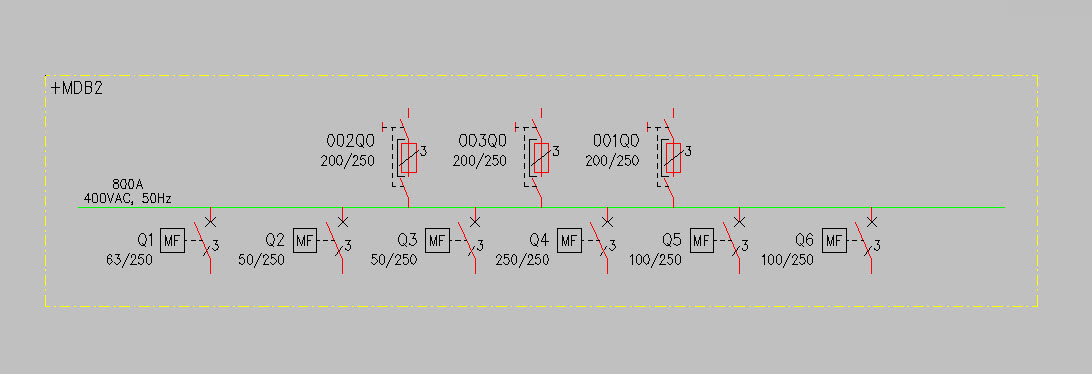

  9. Napsauta OK-painiketta. Kiskosto lähtöineen ja tuloineen sekä mahdollinen sijaintirajaus on nyt lisätty kuvaan:
